In der traditionellen Betonfertigteilproduktion erfolgte die Befestigung der Schalung lange Zeit durch Schweißen, Verschrauben oder mechanische Klemmen. Diese Methoden sind nicht nur zeit- und arbeitsaufwändig, sondern beschädigen auch die Oberfläche teurer Stahlformen. Die Einführung magnetischer Schalungen hat dies grundlegend verändert.

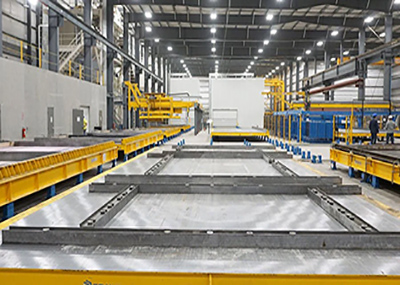

Magnetische Schalungssysteme Sie nutzen die starke Anziehungskraft von Neodym-Eisen-Bor (NdFeB)-Permanentmagneten. Durch präzise Magnetkreiskonstruktion fixieren sie die Schalung fest auf dem Stahlformtisch. Die Kernkomponente – der Schalmagnet bzw. das magnetische Schalungssystem – ist zu einer Schlüsselkomponente für die Steigerung der Produktionseffizienz in modernen Betonfertigteilwerken geworden.

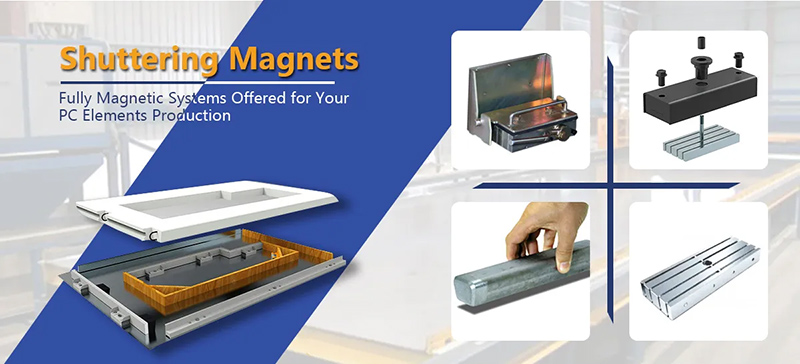

Kernkomponenten und Funktionsprinzip magnetischer Schablonen

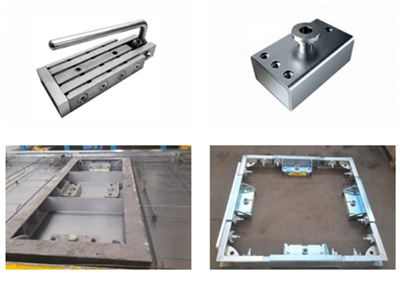

1. Magnetbox für Rollläden——Die Magnetbox ist die gebräuchlichste magnetische Befestigungseinheit. Sie besteht aus folgenden Teilen:

Funktionsprinzip: Beim Drücken des Knopfes bilden der Magnetkern und der Stahlformtisch einen geschlossenen Magnetkreis, wodurch eine vertikale Anziehungskraft (je nach Modell 450 kg bis 3100 kg) erzeugt wird. Durch Anheben des Knopfes mit einem speziellen Hebel wird der Magnetkreis unterbrochen, sodass die Magnetbox leicht bewegt werden kann.

2. Magnetisches Seitenschalungssystem——Bei standardisierten Produktionslinien integriert die magnetische Seitenschalung den Magnetkasten in ein U-förmiges oder rechteckiges Stahlprofil, um eine integrierte magnetische Seitenschalung zu bilden:

- Magnetische Seitenschalung U60 – Geeignet für Verbunddecken und die Herstellung von Doppelwandkonstruktionen. Der Magnetkasten ist in ein Stahlprofil eingelassen und wird durch Magnetkraft am Schalungstisch gehalten.

- Höhenverstellbare Seitenschalung – Passt sich durch Austausch des Adapters an Bauteildicken von 60 mm bis 400 mm an.

- Magnetische Seitenschalung mit langen Streifen – Erhältlich in Längen von 1 m, 2 m, 3 m oder sogar 3,9 m, mit 2–3 Magnetkernen. Ideal für großflächige Wandschalung.

Vollständiger Verarbeitungs- und Produktionsablauf von Magnetschablonen

Phase Eins: Optimierung von Magnetkreisdesign und -simulation

Die Kernwettbewerbsfähigkeit magnetischer Schablonen liegt in der Präzision der Magnetkreisauslegung. Hersteller müssen Magnetfeldsimulationen mithilfe professioneller Software durchführen:

1. Modellierung des Magnetkreises – Bestimmung der Kerngröße, der Polanordnung, der Stahlmanteldicke und der Flussdichteverteilung.

2. Berechnung der Anziehungskraft – Berechnen Sie das erforderliche Kernvolumen und die Magnetisierungsrichtung auf Basis der angestrebten Anziehungskraft (z. B. 2100 kg).

3. Leckagekontrolle – Optimierung des Stahlgehäuses, um den magnetischen Fluss auf die untere Arbeitsfläche zu konzentrieren und seitliche Leckagen zu reduzieren.

4. Sicherheitsfaktor – Die Anziehungskraft sollte das 2- bis 3-fache der tatsächlichen Arbeitslast betragen, wobei dynamische Lasten von Vibrationstischen zu berücksichtigen sind.

Phase Zwei: Präzisionsteilebearbeitung

(1) NdFeB-Kernpräparation

- Materialauswahl – Verwenden Sie gesintertes Neodym-Eisen-Bor der Güteklasse N35–N52 mit einer Remanenz von 1,17–1,48 T und einer Koerzitivfeldstärke von ≥12 kOe.

- Schneidverfahren – Drahtschneiden oder Diamanttrennscheibenschneiden zur Erzielung einer Maßgenauigkeit von ±0,05 mm.

- Magnetisierung – Die Magnete werden in axialer Richtung mit einem Impulsmagnetisierer gesättigt, um ein stabiles Magnetfeld zu erzeugen.

- Oberflächenbehandlung – Dreifache Nickel-Kupfer-Nickel-Beschichtung oder Epoxidbeschichtung zum Schutz vor Oxidation und Korrosion.

(2) Herstellung von Stahlgehäusen

- Material – Q235 Kohlenstoffstahl oder 304 Edelstahl, ausgewogenes Verhältnis von Festigkeit und Rostschutz.

- CNC-Bearbeitung – Fräsen, Bohren und Gewindeschneiden auf einem CNC-Bearbeitungszentrum.

- Magnetische Abschirmung – Die Gehäusedicke beträgt typischerweise 8–12 mm und bietet sowohl strukturelle Festigkeit als auch eine effektive magnetische Abschirmung.

- Oberflächenbehandlung – Schwärzen, Verzinken oder Pulverbeschichten zur Verlängerung der Lebensdauer.

(3) Bearbeitung des Schaltmechanismus

- Tastenbaugruppe – Edelstahl oder technischer Kunststoff, mit einem vorgesehenen Hub von 8–12 mm.

- Magnetkernschiene – Präzisionsgefertigt, um eine reibungslose Bewegung ohne Blockieren zu gewährleisten.

- Verriegelungsmechanismus – Beinhaltet einen mechanischen Anschlag, um eine versehentliche Entmagnetisierung durch Vibrationen zu verhindern.

Phase Drei: Montage des Magnetkreissystems

Dies ist der Kernschritt bei der Herstellung magnetischer Schablonen und muss in einer magnetisch reinen Werkstatt (frei von starken externen Feldern) durchgeführt werden:

1. Einbetten des Magnetkerns – Die magnetisierten NdFeB-Blöcke werden entsprechend der vorgegebenen Polarität in die Gleitschienen eingesetzt. Die Anordnung (gleichnamige Pole stoßen sich ab, ungleichnamige ziehen sich an) muss den Zeichnungen genau entsprechen.

2. Fehlersuche im Magnetkreis – Vor der Montage des Außengehäuses sollte die Änderungskurve des Magnetfelds während des Gleitens des Kerns getestet werden, um ein präzises Ein-/Ausschalten zu gewährleisten.

3. Äußere Gehäusekapselung – Die Magnetkernbaugruppe wird in das Stahlgehäuse eingebaut und mit Schrauben oder Schweißen abgedichtet.

4. Prüfung der Magnetkraft – Messen Sie die vertikale Auszugskraft mit einem Standard-Kraftmessgerät. Beispielsweise muss eine 2100 kg schwere Magnetbox eine Auszugskraft von ≥2100 kgf (ca. 20,6 kN) erreichen.

5. Überprüfung des Schalters – Führen Sie mehr als 50 aufeinanderfolgende Betätigungen durch, um den Rückprall des Knopfes und die Zuverlässigkeit der Magnetkreisschaltung zu überprüfen.

Phase Vier: Integration von Adaptern und Zubehör

Die Flexibilität magnetischer Schablonen spiegelt sich in ihrem umfangreichen Adaptersystem wider:

- Stahl-Eckadapter – Verbindet sich mit L-förmigen Kantenprofilen für Eckbereiche.

- Holzschalungverbinder – Befestigt Holzschalungen mit Bolzen; geeignet für Bauteile mit unregelmäßiger Form.

- U-Profilstahlklemme – Klemmt schnell und einfach Standard-U-Profilstahl-Seitenteile zusammen.

- Stellschraube – Feineinstellung von Höhe und Ausrichtung der Seitenformen mit einer Genauigkeit von ±1 mm.

Phase Fünf: Qualitätsprüfung und Zertifizierung

Jede Charge magnetischer Schablonen muss strengen Tests unterzogen werden:

Phase Sechs: Schutzverpackung und Lieferung

- Entmagnetisierung der Verpackung – Verwenden Sie Eisenkisten oder magnetische Abschirmmaterialien, um zu verhindern, dass das Produkt während des Transports Metallspäne anzieht.

- Identifizierung und Rückverfolgbarkeit – Modellnummer, Chargennummer und maximale Betriebstemperatur (in der Regel ≤80 °C) werden per Laser eingraviert.

- Im Lieferumfang enthaltenes Zubehör – Jeder Lieferung liegen ein spezielles Brecheisen, eine Bedienungsanleitung und eine Wartungsanleitung bei.

Technische Vorteile magnetischer Schablonen

1. Effizienzrevolution – Die Installation ist 70 % schneller als die herkömmliche Schraubbefestigung, wodurch die Bearbeitungszeit der Form erheblich verkürzt wird.

2. Formtischschutz – Kein Schweißen, kein Bohren – verlängert die Lebensdauer von Stahlformtischen um 3–5 Jahre.

3. Flexibilität und Vielseitigkeit – Das gleiche Magnetboxsystem passt sich Bauteilen unterschiedlicher Größe und Form an.

4. Präzisionsgarantie – Nahtlose magnetische Halterung hält Maßabweichungen der Komponenten innerhalb von ±2 mm.

5. Sicherheit und Umweltschutz – Verhindert Schweißrauch und Funkenbildung und verbessert so die Arbeitsumgebung in der Werkstatt.

Wartungspunkte und häufige Missverständnisse

Tägliche Wartung

Reinigung – Entfernen Sie nach jedem Gebrauch Betonreste mit einer trockenen Bürste von der Oberfläche des Magnetkerns. Verwenden Sie kein Wasser oder flüssige Reinigungsmittel – Feuchtigkeit lässt den Magnetkern rosten und beeinträchtigt seine Magnetkraft dauerhaft.

- Lagerung – An einem trockenen, gut belüfteten Ort aufbewahren, fern von Umgebungen mit hohen Temperaturen (>80 °C), da diese die magnetischen Eigenschaften beeinträchtigen können.

Regelmäßige Überprüfung – Prüfen Sie die Anziehungskraft monatlich. Bei einem Abfall von mehr als 15 % senden Sie das Gerät zur Nachmagnetisierung oder zum Kernaustausch an den Hersteller zurück.

Häufige Missverständnisse

❌ Mythos 1: Je stärker die Magnetbox, desto besser.

✅ Richtige Antwort: Wählen Sie das passende Modell anhand der Bauteilhöhe und der Vibrationsmethode. Zu hohe Krafteinwirkung erschwert die Handhabung und kann dünne Formtische beschädigen.

❌ Mythos 2: Magnetische Boxen können alle mechanischen Verbindungen ersetzen.

✅ Richtige Antwort: Bei sehr hohen Bauteilen (>3 m) oder Umgebungen mit extremen Vibrationen sind dennoch einige mechanische Sicherungen erforderlich.

❌ Mythos 3: Magnetboxen sind dauerhaft wartungsfrei.

✅ Richtige Antwort: Obwohl NdFeB-Magnete eine theoretische Lebensdauer von Jahrzehnten haben, benötigen mechanische Teile (Knöpfe, Federn) regelmäßige Schmierung und Wartung.

Die Entwicklung von magnetischen Fertigbetonschalungssysteme stellt eine bahnbrechende Innovation in der Industrialisierung des Bauwesens dar – ein echter Paradigmenwechsel vom Schweißen zum Magnetismus. Von der präzisen Auslegung der Magnetkreise und den sorgfältigen Montageprozessen bis hin zur komfortablen Anwendung vor Ort spiegelt jeder Schritt die Präzision moderner Fertigungstechnologien wider.

Wenn ein Magnetkasten fest am Stahlformtisch angebracht ist, hält er nicht nur die Seitenschalung an ihrem Platz. Er gewährleistet die Kernwerte des industriellen Bauens: Effizienz, Präzision, schonende Handhabung und Wiederverwendbarkeit. Hinter dieser scheinbar einfachen „Drücken und Hebeln“-Funktion verbirgt sich eine perfekte Verbindung von Materialwissenschaft, Magnettechnik und Fertigungsexzellenz.
