Beim Heben von Betonfertigteilen ist die Auswahl der richtigen Anschlagpunkte der wichtigste Schritt für die Sicherheit auf der Baustelle. Die beiden gängigsten Produkte in der Branche sind derzeit einbetonierte Hebeschlaufen und einbetonierte Hebeanker. Erstere ähneln einem in den Beton eingegossenen Bewehrungshaken, während letztere wie eine große Schraube mit Kopf aussehen. Obwohl beide zum Heben von Bauteilen verwendet werden können, unterscheiden sie sich deutlich hinsichtlich ihrer Sicherheit, ihrer Anwendungsbereiche und der potenziellen Risiken. Dieser Artikel beleuchtet diese Unterschiede detailliert, um Sie bei fundierten Sicherheitsentscheidungen für reale Projekte zu unterstützen.

I. Was ist eine eingebettete Hebeschlaufe? Was ist ein eingebetteter Hebeanker?

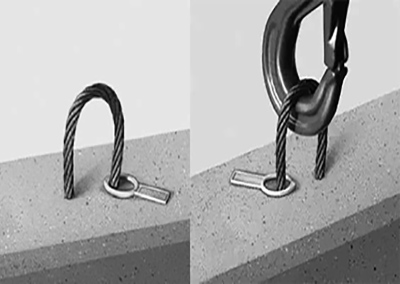

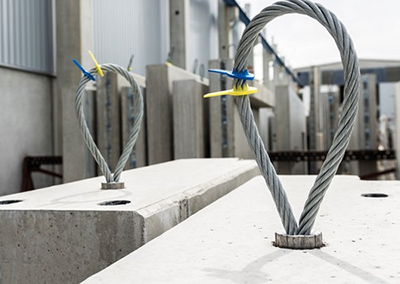

Eingebaute HebeschlaufeEin Hebeanker aus einfachem Rundstahl oder Draht, der zu einem Ring gebogen und vor dem Betonieren in den Beton eingebettet wird. Nach dem Aushärten des Betons greift die Schlaufe mechanisch in den Beton ein und überträgt die Hebekraft auf das Bauteil. Diese Technologie ist seit Langem bewährt, einfach zu handhaben und findet in China breite Anwendung im Fertigteilbau und im kommunalen Tiefbau. Viele Konstruktionszeichnungen sehen Hebeschlaufen nach wie vor als Standard-Hebepunkte vor.

Hauptmerkmale:

• Permanente Einbettung – verbleibt im Beton, nicht entfernbar

• Hohe Tragfähigkeit – typischer Bereich 10.000–100.000 lb (ca. 4,5–45 Tonnen) oder sogar höher

• Hoher Sicherheitsfaktor – Stahlversagen: ≥3,0; Betonversagen: ≥2,5 (typisch)

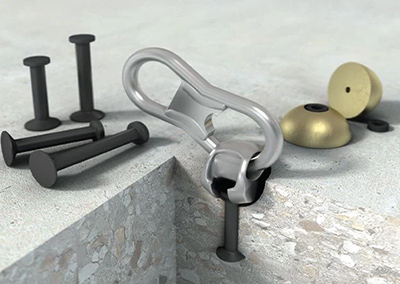

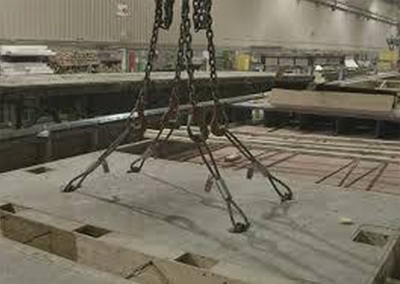

Eingebetteter Hebeanker– Ein spezielles Hebeelement in der modernen Betonfertigteiltechnik. Typische Beispiele sind Rundkopf-Hebeanker (mit geschmiedetem Kopf zum Einhängen und Endanker zur Lastübertragung), Gewinde-Hebeanker (mit einem Gewinderohr aus Stahl zur Aufnahme eines Hebewerkzeugs mit Außengewinde) und Flach-Hebeanker (aus Stahlblech mit Drehbolzen-Sicherheitsvorrichtung). Unabhängig vom Typ ist allen gemeinsam, dass die Endankerkonstruktion die Lasten durch mechanische Verankerung tief in den Beton überträgt, anstatt sich allein auf den Verbund zwischen Bewehrungsstahl und Beton zu verlassen.

Hauptmerkmale:

• Temporäre Verbindung – nur zum Heben installiert, nach Abschluss der Arbeiten abnehmbar und wiederverwendbar

• Flexible Positionierung – Hubwinkel und Position können innerhalb des zulässigen Bereichs der Hülse angepasst werden.

• Wiederverwendbar – derselbe Anker kann für mehrere Komponenten verwendet werden.

II. Detaillierter Vergleich der Sicherheitsleistung

1. Belastbarkeit und Ausfallarten

2. Installations- und Betriebssicherheit

Hebeanker – Sicherheitsvorteile:

• Kein Montagerisiko – nach der Vormontage ist keine Installation vor Ort erforderlich, wodurch menschliche Fehler (z. B. Lockerung oder Gewindefehler) ausgeschlossen werden.

• Vibrationsbeständig – löst sich nicht durch Fahrzeugvibrationen oder Ladungsschwankungen während des Transports.

• Klare Anforderungen an die Betonfestigkeit – die Spezifikationen fordern in der Regel eine Betonfestigkeit von ≥15 MPa vor dem Heben.

Hebeschlaufe – Sicherheitsrisiken:

• Lockerungsgefahr – werden keine Sicherungsschrauben oder Schnellverschlussbolzen verwendet, kann der Hebering unter Vibrationen aus der Hülse rutschen.

• Korrosionsrisiko – Nach der Demontage ist das Drahtseil der Umwelt ausgesetzt und rostanfällig. Wird es vor der Wiederverwendung nicht sorgfältig geprüft, kann es aufgrund des durch Korrosion verringerten Querschnitts plötzlich brechen.

• Winkelempfindlichkeit – das Anheben unter einem Winkel erzeugt Reibung zwischen dem Drahtseil und der Hülsenkante, was den Verschleiß beschleunigt.

III. Auswahlempfehlungen: Wann sind Hebeanker und wann Hebeschlaufen zu wählen?

Einbetonierte Hebeanker sind vorzuziehen, wenn:

• Die Bauteile sind schwer (z. B. Einzelteil > 6 Tonnen) und erfordern eine hohe Auszugs- und Spaltfestigkeit an der Hebestelle.

• Beim Entformen, Wenden und Transportieren ist Heben aus verschiedenen Winkeln erforderlich.

• Es handelt sich um dünnwandige Bauteile oder begrenzte Randabstände (Anker bieten eine größere Anpassungsfähigkeit).

• Sie wünschen sich die Sicherheitsredundanz der europäischen Normen (Ankersicherheitsfaktor ≥3).

• Das Projekt erfordert hohe Hubgeschwindigkeiten – Schnellhakensysteme (z. B. Entenschnabelhaken) verbessern die Effizienz deutlich.

Hebeschlaufen sollten in folgenden Fällen in Betracht gezogen werden:

• Das Bauteil ist klein und leicht (z. B. <2 Tonnen) – Schleifen sind wirtschaftlicher

• Die Hebeösen sind permanent und erfordern keine häufige oder wiederholte Nutzung.

• Das Projekt ist äußerst kostensensibel, daher sind alle Entwürfe, Berechnungen und Materialprüfungen strengstens durchgeführt.

• Die Schleife ist integral mit dem Hauptbewehrungskorb betoniert, und es gibt keine seitlichen Zugspannungsregelungsbedingungen.

IV. Keine absolute Antwort – aber klare Prinzipien existieren

Hebeanker bieten hinsichtlich absoluter Tragfähigkeit und Langzeitstabilität mehr Sicherheit und sind daher die bevorzugte Wahl für schwere Betonfertigteile und dauerhafte Verbindungen. Ihre Versagensarten sind vorhersehbar und werden nicht durch menschliche Montagefehler beeinflusst.

Hebeschlaufen sind bei korrekter Anwendung und ordnungsgemäßer Wartung gleichermaßen sicher und bieten Vorteile hinsichtlich Flexibilität und Wirtschaftlichkeit. Ihre Sicherheitsrisiken ergeben sich jedoch hauptsächlich aus Verschleiß und Korrosion bei wiederholter Verwendung sowie aus der Notwendigkeit einer korrekten Installation vor Ort.

Drei Rettungsleinen – unabhängig davon, welchen Ankertyp Sie wählen:

① Erst anheben, wenn der Beton die erforderliche Festigkeit erreicht hat.
Unzureichende Frühfestigkeit des Betons ist eine der häufigsten Ursachen für das Versagen von Hebepunkten. Der erste Hub eines Fertigteils sollte erst erfolgen, wenn der Beton eine Mindestfestigkeit von 15–20 MPa oder den in der technischen Dokumentation des Ankers angegebenen Mindestwert erreicht hat. Bei unzureichender Festigkeit bietet der Beton keine ausreichende Verankerung, wodurch selbst ein gut dimensionierter Anker wirkungslos wird.

② Verwenden Sie niemals minderwertige oder nicht verifizierte Anker.
Der Kauf ungeprüfter Hebeösen oder Anschlagpunkte aus informellen Quellen birgt extrem hohe Risiken. Minderwertige Produkte bestehen häufig aus spröden Materialien oder weisen fehlerhafte Herstellungsverfahren auf, wodurch die notwendige Duktilität und Sicherheitsredundanz fehlen.

③ Die Vorabkontrollen vor dem Anheben sind unbedingt einzuhalten und der Anhebewinkel ist korrekt zu kontrollieren.
Prüfen Sie, ob der Beton um die Einbauteile herum Risse aufweist, ob die Hebezeuge zu den Verankerungen passen und ob der Hebewinkel im zulässigen Bereich liegt (im Allgemeinen wird empfohlen, 30° nicht zu überschreiten). Jedes Detail zählt – selbst ein kleines Versäumnis kann irreversible Folgen haben.

Ultimative Empfehlung

Für hohe, dauerhafte Lasten wählen Sie Verankerungen; für leichte, flexible Lasten wählen Sie Schlaufen; für kritische Bereiche verwenden Sie ein Hybridsystem.

Unabhängig davon, für welches System Sie sich entscheiden, müssen diese eisernen Regeln befolgt werden:

1. Verwenden Sie niemals Anker und Hebeösen von verschiedenen Herstellern – immer nur ein aufeinander abgestimmtes, zertifiziertes System.

2. Hebeschlaufen müssen vor jedem Gebrauch einer zerstörungsfreien Prüfung unterzogen werden. Bei Feststellung von Drahtbrüchen, Korrosion oder Verformungen sind die Schlaufen sofort zu entsorgen.

3. Hebeanker dürfen erst installiert werden, nachdem sichergestellt wurde, dass der Beton die vorgeschriebene Festigkeit erreicht hat.

4. Jeder Hebevorgang muss von einem professionellen Ingenieur berechnet werden, um den Schwerpunkt, die Positionen der Hebepunkte und den Lastpfad zu bestimmen.

Sicherheit wird nicht einfach durch die Wahl eines einzelnen Produkts erreicht – sie beruht auf einer kompletten Kette aus korrekter Auswahl, standardisierter Installation, strenger Prüfung und professioneller Bedienung.
