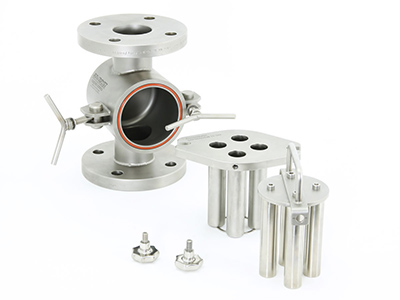

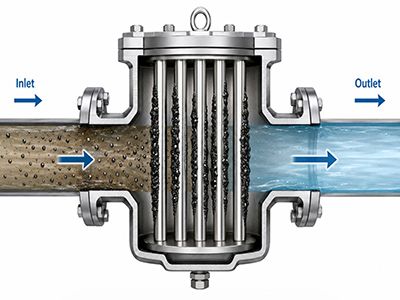

Magnetische Filtrationssysteme Sie sind unverzichtbare Helfer in industriellen Prozessen und HLK-Anlagen. Mithilfe von Magnetfeldern fangen sie ferromagnetische Partikel ein, gewährleisten so die Reinheit von Flüssigkeiten und schützen nachgeschaltete Anlagen. Doch wie jedes mechanische Bauteil haben auch sie keine unbegrenzte Lebensdauer. Mit der Zeit nimmt die Magnetfeldstärke ab und die Leistung verschlechtert sich. Hier sind neun eindeutige Anzeichen dafür, dass es Zeit für ein Upgrade ist – oder zumindest für eine gründliche Überprüfung Ihres Systems.

⏳ Signal 1: Ein merklicher Rückgang der Filtrationsleistung.

1. Anomale Differenzdruckspitzen

Der Differenzdruck – die Differenz zwischen Ein- und Auslassdruck – ist ein entscheidender Indikator für den Systemzustand. Unter normalen Bedingungen liegt er zwischen 0,03 und 0,08 MPa. Steigt er über 0,15 MPa oder bleibt er auch nach einem Rückspülzyklus hartnäckig über 0,1 MPa, ist wahrscheinlich das Filterelement verstopft oder der Magnetkern gesättigt.

Höherer Differenzdruck bedeutet größeren Strömungswiderstand, wodurch die Pumpe stärker beansprucht wird. Dies treibt mit der Zeit nicht nur die Energiekosten in die Höhe, sondern kann auch zu einer Überhitzung der Pumpe und damit zu vorzeitigem Ausfall führen.

2. Die Filtrationseffizienz stürzt ab

Das System dient in erster Linie dazu, ferromagnetische Partikel aufzufangen. Wenn Sie eines dieser Warnzeichen bemerken, funktioniert Ihr Filter nicht mehr richtig:

• Test mit weißem Tuch – Halten Sie ein sauberes, weißes Tuch 30–60 Sekunden lang an die Steckdose. Wenn es gelb, feucht oder fettig wird, gelangen Verunreinigungen hindurch.

• Beschleunigter Verschleiß an nachgeschalteten Bauteilen – Unerwarteter Verschleiß an Ventilen, Dichtungen oder Lagern deutet oft darauf hin, dass magnetische Partikel den Filter passieren.

• Sichtbare Verschlechterung der Flüssigkeitsklarheit – Kühlmittel, Schneidflüssigkeiten oder Schmieröle beginnen trüb oder verfärbt auszusehen.

3. Der Systemdurchfluss sinkt kontinuierlich.

Wenn sich auf der Oberfläche des Magnetstabs Eisenschlamm ablagert oder sich nichtmagnetische Ablagerungen in den Rohrleitungen ansammeln, verringert sich der effektive Querschnitt. Sie werden Folgendes feststellen:

• Der tatsächliche Durchfluss liegt unter dem Auslegungswert.

• Die Pumpengeräusche nehmen aufgrund des Gegendrucks abnormal zu.

• Die nachgelagerten Anlagenteile werden nicht ausreichend mit Flüssigkeit versorgt, was die Stabilität des Prozesses beeinträchtigt.

🧲 Signal 2: Abnehmende Magnetkraft und verringerte Adsorptionskapazität

4. Die Magnetkraft lässt nach.

Permanentmagnete – insbesondere ältere Ferritmagnete – verlieren mit der Zeit an Haftkraft. Hitze, Vibrationen und äußere Entmagnetisierungsfelder beschleunigen diesen Prozess. Auch moderne Neodym-Magnete sind zwar stabiler, aber nicht unsterblich.

So prüfen Sie es:

• Verwenden Sie ein Gaußmeter, um die Feldstärke an der Oberfläche zu messen und mit dem werkseitigen Referenzwert zu vergleichen.

• Führen Sie einen Zugkrafttest an einem standardisierten Eisenobjekt durch.

• Führen Sie eine Hall-Effekt-Messung durch, um präzise Werte zu erhalten.

Wenn der Messwert unter 70 % des ursprünglichen Sollwerts fällt, ist die Aufnahmefähigkeit des Kerns stark beeinträchtigt – ein Austausch oder eine Aufrüstung ist unumgänglich.

5. Gehäusekorrosion oder Dichtungsversagen

Selbst bei Gehäusen aus Edelstahl 304 oder 316L können aggressive Medien (saure/alkalische Lösungen, hochsalzhaltiges Abwasser) oder extreme Bedingungen (hohe Temperatur/hoher Druck) Folgendes verursachen:

• Lochfraß oder interkristalline Korrosion an der Innenwand.

• Veraltete Dichtungen, die zu Leckagen an Flanschen, Schaugläsern oder Ablassöffnungen führen.

• Schweißnahtrisse durch thermische Spannungen oder anhaltende Vibrationen.

Jede Leckage führt nicht nur zu Flüssigkeitsverschwendung und Umweltgefahren, sondern ermöglicht es auch ungefilterter Flüssigkeit, den Magnetkern zu umgehen und das gesamte System unbrauchbar zu machen.

6. Automatische Reinigungsmechanismen streiken

Moderne Systeme sind oft mit automatischen Rückspül- oder Abstreifvorrichtungen ausgestattet. Wenn diese ausfallen, wird die manuelle Wartung zum Albtraum. Achten Sie auf Folgendes:

• Die Reinigungszyklen verkürzen sich drastisch (von wöchentlich auf mehrmals täglich).

• Der Differenzdruck, der sich nach der Reinigung nicht normalisiert, bleibt konstant.

• Verstopfte Auslassventile, die das aufgefangene Eisen nicht abführen können.

• Fehler in der Steuerungslogik führen zu häufigen Fehlalarmen.

⚙️ Signal 3: Wirtschaft und Betrieb – „Versteckte Alarme“ in den Büchern

7. Die Wartungskosten steigen rasant.

Aus finanzieller Sicht ist der Wendepunkt erreicht, wenn die jährlichen Wartungskosten (Arbeitskosten + Ersatzteile + Ausfallzeiten) 50 % der Kosten eines Neugeräts übersteigen. Alte Systeme geraten oft in einen Teufelskreis: Jede Reparatur schwächt ein anderes Bauteil und führt so zu noch mehr Reparaturen.

8. Der Energieverbrauch steigt still und leise rasant an.

Jede Erhöhung des Differenzdrucks um 0,1 MPa kann den Stromverbrauch der Pumpe um 15–25 % steigern. Bei einem älteren System können diese zusätzlichen Energiekosten innerhalb von nur ein bis zwei Jahren dem Preis eines neuen Filters entsprechen. Unterschätzen Sie diesen oft übersehenen Kostenfaktor in Ihrem Betriebsbudget nicht.

9. Sie hinken bei der Einhaltung von Vorschriften und Prozessanforderungen hinterher.

Die Vorschriften werden strenger (z. B. Richtlinien für nahezu emissionsfreie Produktion), und die Produktionsstandards entwickeln sich weiter. Ein veraltetes System könnte damit Schwierigkeiten haben:

• Filtrationsgenauigkeit, die nicht mehr den neuen Produktqualitätsanforderungen entspricht.

• Keine IoT- oder Fernüberwachungsfunktionen – ein Ausschlusskriterium in Smart-Factory-Umgebungen.

• Die fehlende Anbindung an DCS/SCADA-Systeme führt dazu, dass Daten nicht nachvollziehbar sind.

• Bei Nichteinhaltung der Grenzwerte für Umwelteinflüsse drohen Geldstrafen oder Betriebsschließungen.

Kurz gesagt: Werden diese Warnzeichen ignoriert, leidet nicht nur die Filterleistung, sondern Kompressoren, Pumpen, Instrumente und andere Präzisionsgeräte sind auch durch Partikeldurchbruch gefährdet. Zudem führt dies zu unnötigem Energie- und Wartungsaufwand.

Umgekehrt führt das frühzeitige Erkennen dieser Anzeichen und die umgehende Behebung von Problemen zu einer Wiederherstellung der Effizienz, zum Schutz der Produktqualität und zur Vermeidung kostspieliger ungeplanter Ausfälle. Führen Sie ein Wartungsprotokoll, überwachen Sie regelmäßig die Magnetfeldstärke und den Differenzdruck, und Sie wissen stets, wann Handlungsbedarf besteht – bevor aus einer kleinen Unannehmlichkeit eine große Krise wird.
