Bei der Herstellung von Betonfertigteilen müssen unzählige Rohre, Muffen und Einbauteile vor dem Betonieren präzise positioniert werden. Sie fungieren wie das „neuronale Netzwerk“ eines Gebäudes und tragen die elektrischen Leitungen, die Wasserleitungen und die Verbindungsschrauben. Doch wie lässt sich sicherstellen, dass diese Elemente unter der immensen Kraft der Betonverdichtung absolut ruhig und präzise positioniert bleiben? Die Antwort liegt in einem scheinbar kleinen, aber unglaublich leistungsstarken Gerät – demvorgefertigte Einlegemagnete

Was sind Fertigteil-Einsatzmagnete in der Fertigteilbetonindustrie?

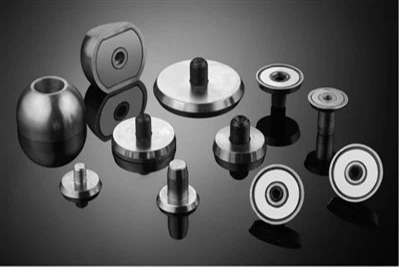

Ein Hülsenmagnet – auch als vorgefertigter Hülsenbefestigungsmagnet oder magnetische Basis für eingebettete Teile bezeichnet – ist eine magnetische Befestigungsvorrichtung, die speziell für die Positionierung von Eingusshülsen, die Herstellung von Löchern für Schalter oder Rohre und die Sicherung von eingebetteten Einsätzen bei der Herstellung von Betonfertigteilen entwickelt wurde.

Seine Grundstruktur besteht typischerweise aus drei Teilen:

- Hochfester Magnetkern: Im Inneren werden Seltenerd-Permanentmagnetmaterialien (wie Neodym-Eisen-Bor, Güteklasse N42 oder N45) verwendet, die ein extrem hohes magnetisches Energieprodukt und eine hohe Zugfestigkeit bieten.

- Äußeres Gehäuse aus Edelstahl: Dieses umschließt den Magnetkern und bietet Schutz vor Beschädigungen oder Korrosion durch den Beton während des Gießvorgangs.

- Verbindungsschraube/Zubehör: Die Oberseite ist mit Gewindestangen verschiedener Spezifikationen (typischerweise M12 bis M24) ausgestattet, die direkt in die Hülse oder ein anderes eingebettetes Teil eingeschraubt werden können.

Diese Kombination aus „Magnetkern + Außenhülle + Schraube“ macht es zu einem unverzichtbaren Werkzeug für die präzise Positionierung in der Betonfertigteilproduktion.

Kernmerkmale: Was macht es so besonders?

1. Überlegene Magnetkraft für absolute Stabilität

Die Seltenerdmagnete im Inneren der Hülse sind mit einem speziellen Magnetkreis ausgestattet, der eine außergewöhnlich starke Anziehungskraft erzeugt. Handelsübliche Produkte erreichen Haltekräfte von 60–70 kg oder mehr. Einmal an der Stahlschalung befestigt, sitzen sie nahezu fest und widerstehen den erheblichen Kräften beim Betonieren und Rütteln. So wird sichergestellt, dass die eingebetteten Teile exakt an ihrem Platz bleiben.

2. Wiederverwendbar, wirtschaftlich und umweltfreundlich

Anders als herkömmliche Befestigungsmethoden für den Einmalgebrauch – wie Schweißen oder Bindedraht – sind Hülsenmagnete für die langfristige Wiederverwendung konzipiert. Nach dem Entformen lässt sich der Magnet mit einem einfachen Werkzeug wie einem Inbusschlüssel leicht vom Beton abschrauben, reinigen und für den nächsten Produktionszyklus vorbereiten. Dadurch werden die Materialkosten im Laufe der Zeit deutlich reduziert.

3. Schnelle Montage und Demontage für höhere Effizienz

Der Hauptvorteil der Magnetbefestigung liegt in der sofortigen Haftung und der schnellen Lösbarkeit. Es entfällt das Aushärten von Klebstoffen und das Schweißen vor Ort. Die Mitarbeiter platzieren den Hülsenmagneten einfach an der gewünschten Stelle, und er haftet automatisch. Auch das Entformen ist unkompliziert und spart sowohl beim Einrichten als auch beim Entformen erheblich Zeit. Studien zeigen, dass sich die Montagezeit pro eingebettetem Teil durch den Einsatz eines Magnetbefestigungssystems um 5–6 Minuten verkürzen lässt.

4. Außergewöhnliche Präzision, Vermeidung von Fehlausrichtungen

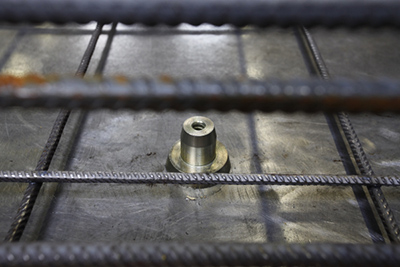

Herkömmliche Hülsen wurden lediglich am Bewehrungskorb befestigt, wodurch sie sich unter Vibrationsbelastung verschieben konnten – was häufig zu Fehlausrichtungen der Rohrleitungen bei der späteren Montage führte. Hülsenmagnete lösen dieses Problem, indem sie das eingebettete Teil fest auf der Referenzfläche der Stahlform fixieren. Dies garantiert millimetergenaue Präzision, die insbesondere dann entscheidend ist, wenn beispielsweise alle Befestigungspunkte einer Außenwandplatte exakt in einer geraden Linie ausgerichtet sein müssen.

5. Langlebig und korrosionsbeständig für raue Umgebungen

Das Außengehäuse wird üblicherweise aus Edelstahl (Güteklasse 304 oder 316L) gefertigt und bietet hervorragende Korrosions- und Verschleißbeständigkeit. Es ist so konstruiert, dass es dem dauerhaften Einsatz in der feuchten, stark alkalischen Umgebung eines Fertigteilwerks standhält, ohne zu rosten oder sich zu verformen.

Hauptfunktionen: Welche Rolle spielt es in der Produktionslinie?

- Befestigung verschiedener eingebetteter Hülsen: Präzise positionierte Löcher für zukünftige Rohrleitungen schaffen und eine genaue Ausrichtung zwischen angrenzenden Wandpaneelen oder Böden gewährleisten.

- Befestigung von Ankerplatten und Bolzen: Fixierung von Einbauteilen für Vorhangfassadenanschlüsse, Hebepunkte oder andere strukturelle Schnittstellen während des Gießvorgangs.

- Positionierung von Gewindebuchsen: Sicherstellen, dass die eingegossenen Gewinde für Schraubverbindungen präzise positioniert sind, um eine unkomplizierte Montage vor Ort zu ermöglichen.

- Lokalisierung von Wellrohren und Verteilerdosen: Korrekte Ausrichtung von Rohrauslässen und Verteilerdosen für reibungslose Elektroinstallationen.

 Hauptverwendungszwecke und Anwendungsszenarien

Vorgefertigte Einlegemagnete werden in der gesamten Fertigteilfabrik weit verbreitet eingesetzt, überall dort, wo Eingussteile benötigt werden:

1. Fertigteil-Wandpaneele

Sie dienen zur Positionierung von Wanddurchführungen, Elektroverteilerdosen und Befestigungselementen für Vorhangfassaden. Bei architektonischen Fassaden, wo alle Verankerungspunkte exakt übereinstimmen müssen, sind Hülsenmagnete unerlässlich, um die erforderliche Präzision zu erreichen.

2. Vorgefertigte Hohlkörper- und Massivdecken

Dient zur Befestigung von Steckdosen für die Gebäudetechnik und zur Einbettung von Deckenaufhängungen, um eine genaue Ausrichtung zwischen den Geschossebenen zu gewährleisten.

3. Fertigteilträger und -stützen

Dient zur Positionierung von Hebepunkten, Befestigungen für Stahlverbindungen und anderen eingegossenen Aufnahmen und bietet präzise Schnittstellen für nachfolgende strukturelle oder mechanische Verbindungen.

4. Fertigteiltreppen

Dient zur Herstellung präzise positionierter Aufnahmen für Handlaufbefestigungen, um sicherzustellen, dass Balustraden vertikal und sicher montiert werden.

5. Fertigteilbalkone und Klimaanlagen

Wird verwendet, um Abflussrohre, Handlaufanschlüsse und andere Installationselemente präzise zu befestigen.

Technische Vorteile: Lösung für die Probleme der Branche

Da die Nachfrage nach standardisierten, hochpräzisen Bauteilen im schnell wachsenden Fertigteilbausektor zunimmt, haben sich Hülsenmagnete als Lösung für mehrere hartnäckige Herausforderungen im Zusammenhang mit traditionellen Einbettungsmethoden herausgestellt:

Häufig gestellte Fragen

1. Was genau ist ein vorgefertigter Einlegemagnet?

Es handelt sich um eine magnetische Befestigungsvorrichtung, die bei der Herstellung von Betonfertigteilen verwendet wird, um eingebettete Elemente – wie Gewindemuffen, PVC-Rohre und Elektroverteilerkästen – während des Betonierens und der Verdichtung sicher an einer Stahlform zu fixieren.

2. Woran kann ich erkennen, ob der Magnet für meine Anwendung stark genug ist?

Sie sollten einen Magneten wählen, dessen Haltekraft mindestens drei- bis fünfmal höher ist als die zu erwartende Belastung oder Beanspruchung während der Vibration. Die meisten namhaften Hersteller geben ihre Losbrechkraft (z. B. 100 kg, 500 kg) deutlich an, um Ihnen die Auswahl zu erleichtern.

3. Beeinflusst der Zustand der Stahlform die Leistung des Magneten?

Ja, das macht einen deutlichen Unterschied. Der Magnet benötigt direkten, sauberen Kontakt mit der Stahloberfläche. Rost, Öl oder Betonreste erzeugen einen Luftspalt und verringern die magnetische Haftkraft. Für optimale Ergebnisse reinigen Sie vor Gebrauch stets sowohl die Form als auch den Magnetfuß.

4. Sind diese Magnete wiederverwendbar oder nur für den einmaligen Gebrauch bestimmt?

Sie sind für den wiederholten Langzeitgebrauch konzipiert. Nach dem Entformen kann der Magnet aus dem ausgehärteten Beton abgeschraubt, gereinigt und hunderte – oder sogar tausende – Male wiederverwendet werden, was sie langfristig zu einer äußerst kostengünstigen Lösung macht.

5. Welche Sicherheitsvorkehrungen sind beim Umgang mit ihnen zu beachten?

Vermeiden Sie es, die Magnete fallen zu lassen, da der Magnetkern spröde ist und brechen kann. Halten Sie sie von Temperaturen über 80 °C fern, um eine Entmagnetisierung zu verhindern, und tragen Sie stets Handschuhe, um Quetschverletzungen zu vermeiden, da starke Magnete mit erheblicher Kraft zusammenschnappen können. Bewahren Sie die Magnete bei Nichtgebrauch auf nichtmetallischen Untergründen auf.
