Gewinde-Hebebuchse - Befestigungsbuchse

Gewinde-Hebemuffe - Befestigungsmuffe

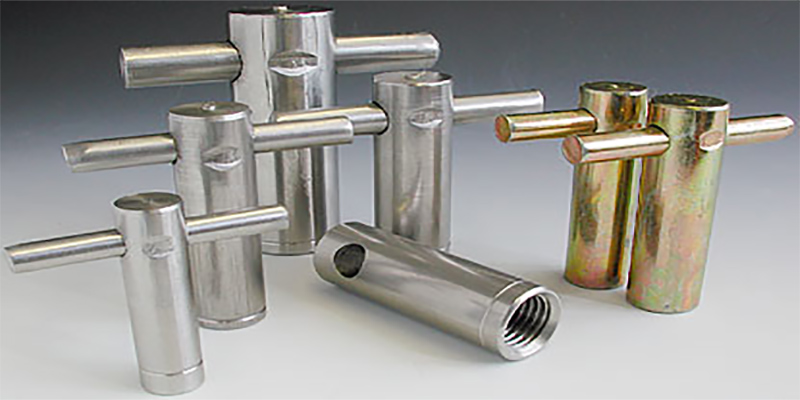

Die Hebebuchse ist eine spezielle Verbindungsvorrichtung, die in Beton- oder Stahlkonstruktionen eingebettet ist und das sichere und effiziente Heben und Bewegen schwerer Bauteile (wie z. B. Betonfertigteile, Träger, Wände, Industrieanlagen usw.) ermöglicht. Sie bietet eine standardisierte Schnittstelle, die ein schnelles Ankoppeln von Kränen oder Anschlagmitteln und eine gleichmäßige Lastverteilung ermöglicht und ist ein Kernbestandteil des modernen Modulbaus und der industriellen Hebetechnik.

Das System besteht aus einer einbetonierten Hebehülse, die seitlich unterhalb des Gewindes gebohrt wird, um einen Bewehrungsstab aufzunehmen. Dieser wird an der Hauptbewehrung positioniert und befestigt, um dem Anwender einen sicheren und festen Verankerungspunkt zu bieten. Die Hülsen sind in Edelstahl und verzinktem Stahl erhältlich und bieten so einen gewissen Korrosionsschutz. Jede Hülse kann mit zwei Kunststoffeinsätzen geliefert werden. Der obere Einsatz (optional) verhindert das Eindringen von Schmutz in das Gewinde, während der untere Einsatz (Standard) das Eindringen von Beton während des Gießvorgangs verhindert.

Hebeösen werden häufig bei Fertigteilbetonkonstruktionen eingesetzt, beispielsweise zum Anheben von Balken, Wänden, Bodenplatten usw.

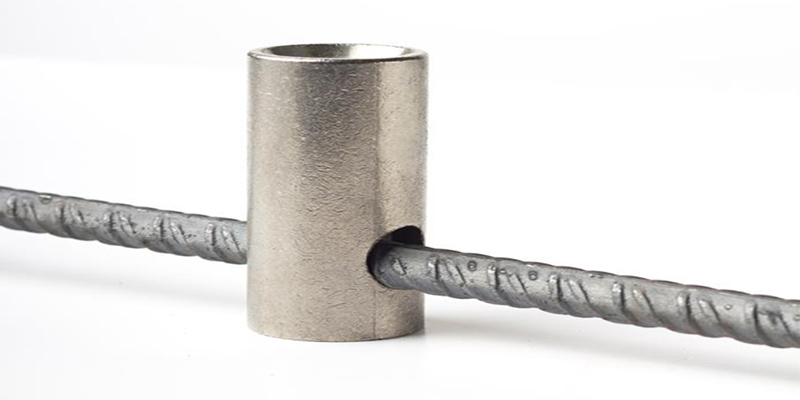

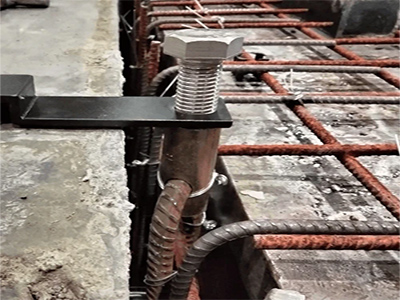

Um die Last in den Beton zu übertragen, wird ein Bewehrungsstab durch die Querbohrung eingeführt. Zur Verteilung der Kräfte im Beton muss ein gebogener Bewehrungsstab vom Typ BST 500 s durch die Querbohrung der Hebeösen eingeführt werden. Der Bewehrungsstab kann gespreizt oder mit parallelen Seiten versehen sein.

Um die lokale Kraftübertragung im Beton zu gewährleisten, muss ein bestimmter Randabstand eingehalten werden; aus Sicherheitsgründen darf die Dicke der Platte ein bestimmtes Minimum nicht unterschreiten.

Abmessungen und zulässige Arbeitslasten bei einer Betonfestigkeit von 15 N/mm²

Merkmal der Hebebuchse

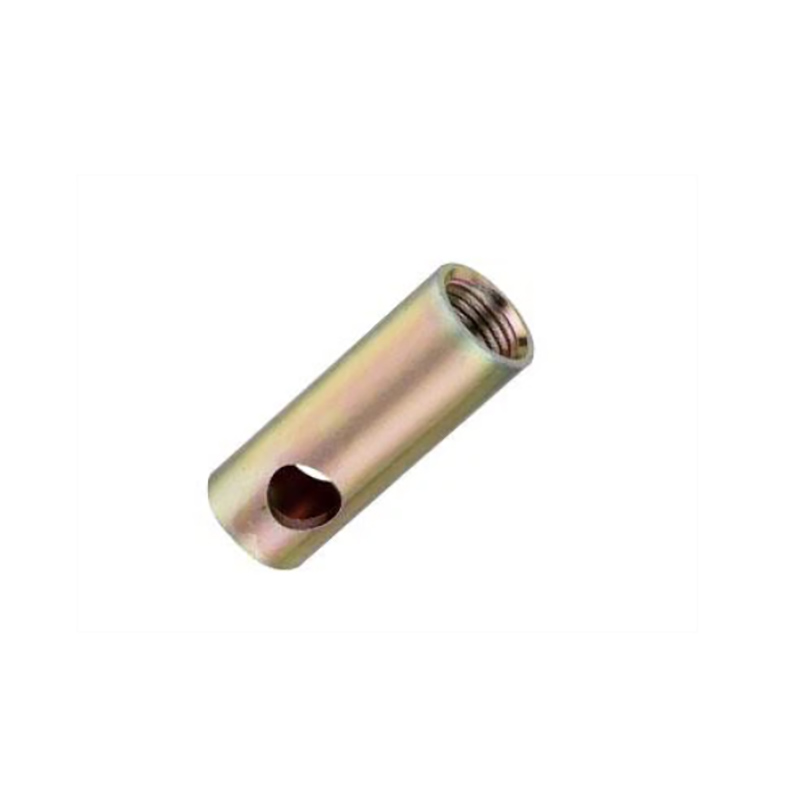

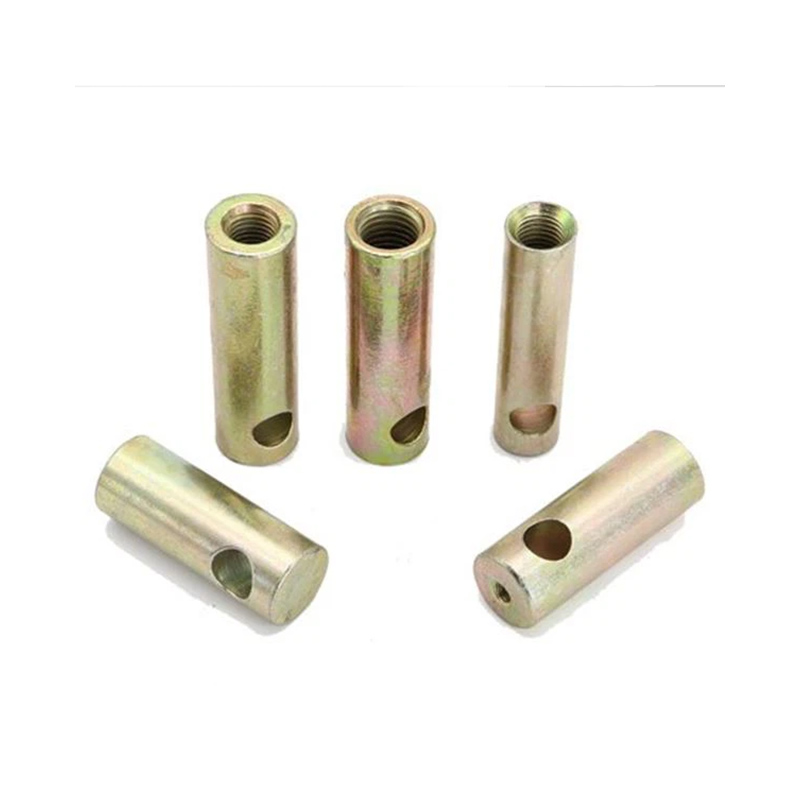

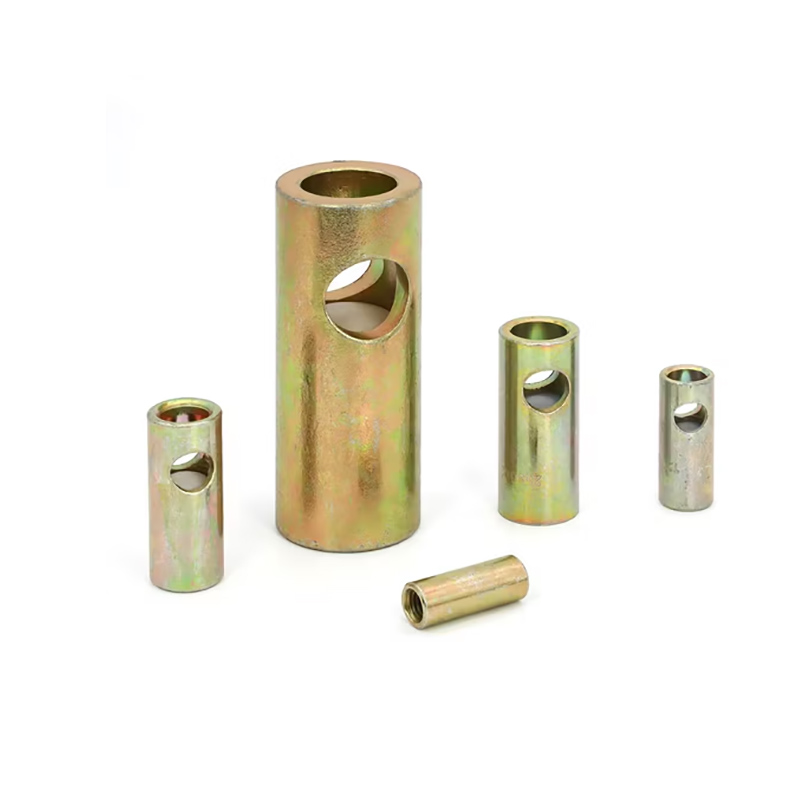

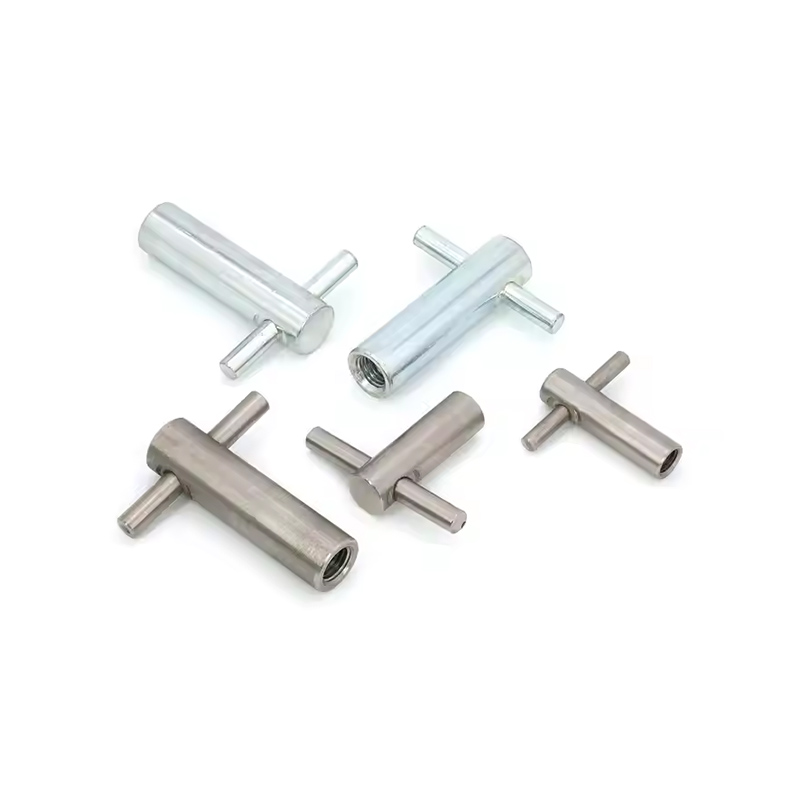

-Erhältlich in hochwertigem, verzinktem Kohlenstoffstahl oder Edelstahl
-Auf Anfrage auch mit Rundgewinde oder metrischem Gewinde erhältlich.

Spezifikation des Hebesocken

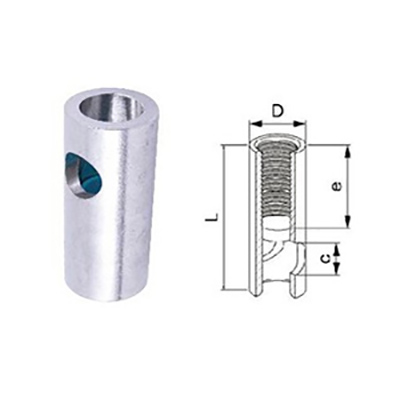

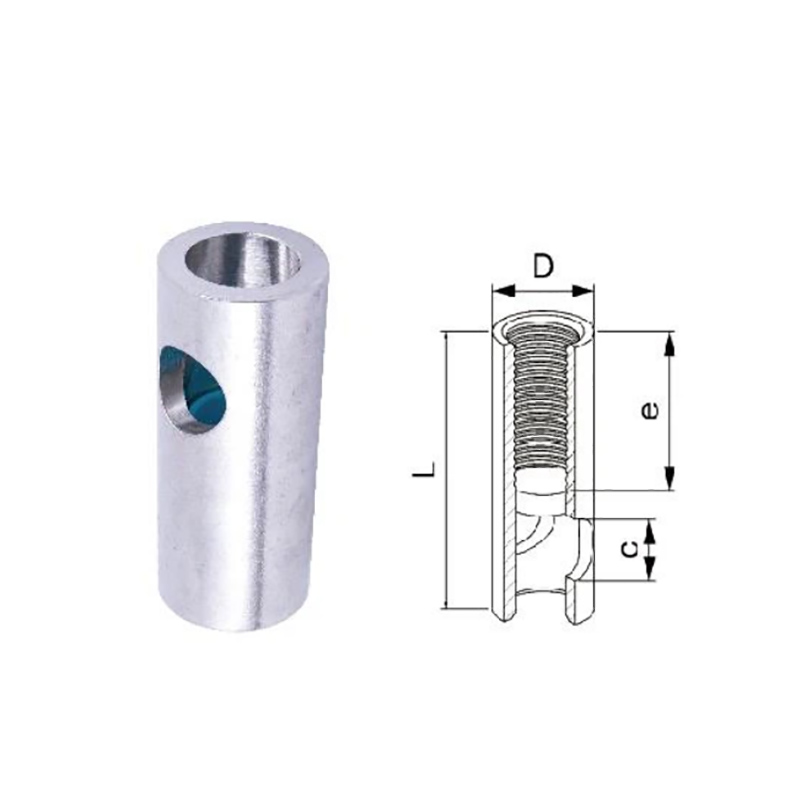

Code	Größe	SWL	Abmessungen (mm)
		KGS	L	E	D	C
LSC300112040	Rd12	500	40	22	16	8
LSC300116054	Rd16	1200	54	27	21	13
LSC300120069	Rd20	2000	69	35	27	15,5
LSC300124078	Rd24	2500	78	43	31	18
LSC300130103	Rd30	4000	103	56	40	21
LSC300136125	Rd36	6300	125	68	48	26,5
LSC300136145	Rd42	8000	145	80	54	32
LSC300152195	Rd52	12500	195	97	68	40
Andere Längen und metrische Gewinde sind auf Anfrage erhältlich.
Edelstahl 304 (A2)/316 (A4) ist auf Anfrage erhältlich.
Safety Factory ist 3:1

Hauptanwendungen

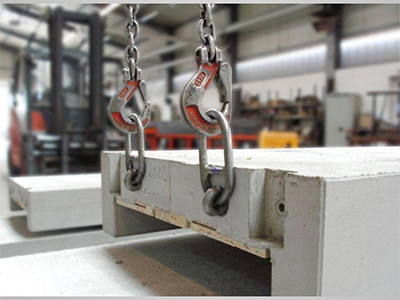

Heben von Betonfertigteilen: Einbettung in Wandpaneele, Treppen, Rohre und andere Bauteile als standardisierte Hebepunkte.

Montage von Stahlkonstruktionen: Verschweißen oder Verschrauben mit Stahlträgern und -stützen zum Heben von Ausrüstung.

Handhabung von Industrieanlagen: Integriert in den Sockel von schweren Maschinen für einfachen Transport und Installation.
