Mit der Weiterentwicklung des modernen Bauwesens gewinnen Betonfertigteile zunehmend an Bedeutung. Die Verankerungstechnik dieser Elemente bildet eine entscheidende Grundlage für die Gewährleistung der gesamten Tragwerksstabilität und -sicherheit.

Fertigteile sind im Werk hergestellte Bauteile, die anschließend vor Ort montiert werden. Für eine stabile und zuverlässige Verbindung – sowohl zwischen den Fertigteilen als auch mit dem Ortbeton – sind spezielle Verankerungssysteme unerlässlich. Dieser Artikel untersucht die Funktionsprinzipien, Anwendungsszenarien und Auswahlkriterien für Fertigteile. Hebeanker im Fertigteilbau.

Wie sie funktionieren: Die Mechanik der Lastübertragung

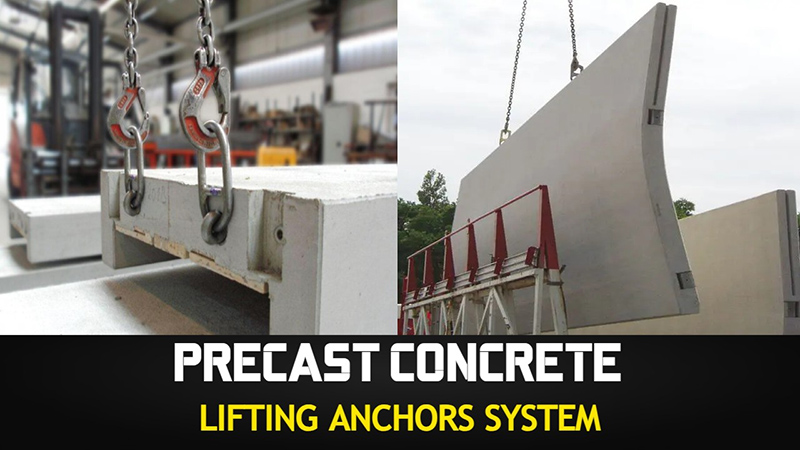

Ein Hebeanker ist ein eingebettetes, mechanisches Verriegelungselement, das einen definierten Lastpfad vom Betonelement zum Kran herstellt. Beim Betonieren wird der Anker – typischerweise aus hochfestem Kohlenstoffstahl oder Edelstahl geschmiedet – in die Schalung eingesetzt und mit Beton umschlossen. Während des Aushärtens des Betons bildet sich eine stabile mechanische Verbindung mit der speziell entwickelten Geometrie des Ankers.

Die Lastübertragung erfolgt in drei deutlich unterscheidbaren Phasen:

1. Direkter Eingriff: Der Ankerkopf – ob kugelförmig, augenförmig oder mit Gewinde versehen – greift in die Hebekupplung oder den Haken ein und nimmt die direkte Zugkraft auf.

2. Kraftübertragung: Diese Kraft wird entlang des Ankerschafts auf das eingebettete Ende übertragen.

3. Lastverteilung: Entscheidend ist, dass die verbreiterte Basis oder die Spreizrippen des Ankers die Last in den umgebenden Beton ableiten. Dies geschieht primär durch Lagerpressung und die Ausbildung eines Betonscherkegels, weniger durch einfache Reibung.

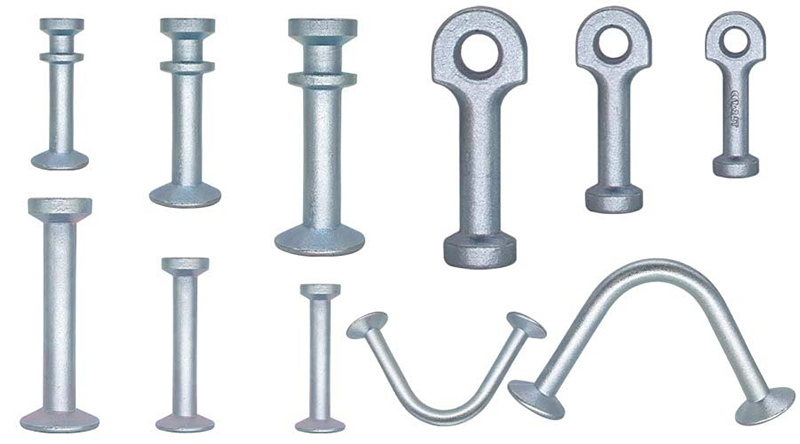

Ankerarten und ihre Verwendung

Je nach Bauteil und Hebeanforderungen sind Verankerungen in verschiedenen Ausführungen erhältlich:

- Gewindeeinsätze: Ideal für dünnere Bauteile, ermöglichen eine unkomplizierte Montage.

-Hebeschlaufen/RingeSie bieten Flexibilität in verschiedenen Blickwinkeln und sind gängig bei Wandpaneelen.

-Plattenanker: Gewährleisten Sie eine stabile Lastverteilung bei Trägern und Stützen mit großer Spannweite und vermeiden Sie konzentrierte Spannungen.

Jede Konstruktion ist präzise ausgelegt, um sicherzustellen, dass die Spannungen im Beton während des Anhebens in einem sicheren Bereich bleiben.

Wichtige Anwendungsszenarien und Auswahlleitfaden

Die Auswahl der Verankerungen hängt von der Art, dem Gewicht, der Form, dem Schwerpunkt und dem Fertigungsprozess des Bauteils ab. Falsche Anwendung ist jedoch nach wie vor eine der Hauptursachen für Ausfälle. Häufige Fehler sind:

- Falsche Typenauswahl: Die Verwendung von Ankern, die für dicke Querschnitte in dünnen Paneelen oder für Kanten-/Fasenhebungen ausgelegt sind, kann zu einem Versagen führen.

- Fehlende Gerätekompatibilität: Der Einsatz einer Hubkupplung, die nicht vollständig mit dem Ankerkopf kompatibel ist, führt zu teilweisem Eingriff und ungleichmäßiger Kraftverteilung.

- Vorzeitiges Anheben: Das Anheben von Bauteilen, bevor der Beton die vorgeschriebene Festigkeit erreicht hat, ist gefährlich. Unregelmäßige Aushärtung unter Zeitdruck kann dazu führen, dass der Beton um den Anker herum zu schwach wird und versagt, bevor der Stahl seine Tragfähigkeit erreicht hat.

- Schlechte Platzierung: Zu nahe an einer Kante platzierte Anker mit unzureichender Einbettung oder in schlecht verdichtetem Beton erzeugen Spannungskonzentrationen, wodurch der Beton zur Schwachstelle wird.

Grundlegende Konstruktions- und Sicherheitsprinzipien

1. Berechnete Auslegung: Die Anzahl, Größe und Anordnung der Verankerungen müssen von einem Statiker unter Berücksichtigung des Bauteilgewichts, eines dynamischen Faktors (typischerweise 1,5), der Betonfestigkeit und des Hubwinkels berechnet werden.

2. Schwerpunkt: Die Hebepunkte müssen so angeordnet sein, dass ihre Verbindungslinie durch oder über dem Schwerpunkt des Bauteils verläuft, um stabile und ausgewogene Hebevorgänge zu gewährleisten.

3. Vermeidung von Kegelbruch: Die primäre Bruchform besteht in der kegelförmigen Rissbildung des Betons um den Anker herum. Ein ausreichender Abstand zwischen den Ankern und zu den Rändern ist erforderlich, um zu verhindern, dass sich diese Kegel schneiden oder bis zur Oberfläche durchbrechen.

4. Sichere Hebewinkel: Beim Einsatz von Hebebändern muss der horizontale Winkel beachtet werden. Kleinere Winkel erhöhen die Kraft auf die Anschlagpunkte drastisch; Winkel unter 45 Grad sind strengstens verboten.

5. Qualitätssicherung: Es dürfen ausschließlich zertifizierte, hochfeste Dübel verwendet werden, die den einschlägigen Normen (z. B. GB/T 37610) entsprechen. Die Verwendung von Behelfsdübeln aus gebogenem Bewehrungsstahl ist unzulässig.
