Hebeösenanker für Betonfertigteile

Hebeösenanker für Betonfertigteile

Fertigbetonbauteile werden aufgrund ihrer entscheidenden Vorteile – schnelle Bauzeit, gleichbleibende Qualität und Umweltfreundlichkeit bei gleichzeitig hoher Energieeffizienz – im modernen Bauwesen immer beliebter. Der globale Markt für Fertigbeton wird bis 2025 voraussichtlich ein Volumen von 151,14 Milliarden US-Dollar erreichen und dieses Volumen voraussichtlich übertreffen.151,14 Milliarden bis 2025 und wird voraussichtlich übersteigen242,59 Milliarden bis 2032. Das sichere Heben schwerer Betonbauteile während der Produktion, des Transports und der Montage vor Ort bleibt jedoch eine zentrale Herausforderung für die Branche. Hebeösen für Betonfertigteile bieten hierfür eine wichtige Lösung.

Im Gegensatz zu traditionellen Ortbetonverfahren setzt der moderne Bau immer häufiger auf Betonfertigteile. Bauteile wie Wandpaneele, Bodenplatten, Träger, Stützen und Treppen werden im Werk vorgefertigt und anschließend zur Baustelle transportiert und dort montiert. Hebeösen spielen dabei eine unverzichtbare Rolle und beeinflussen maßgeblich die Sicherheit und Effizienz beim Ausschalen, Stapeln und der endgültigen Montage.

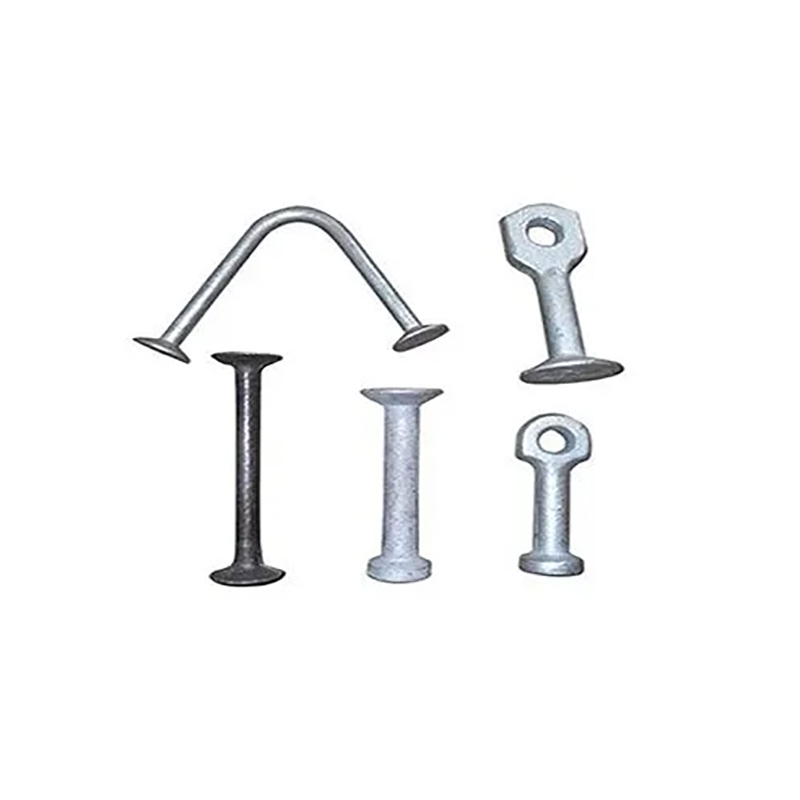

Haupttypen von Hebeösenankern für Betonfertigteile

Basierend auf der Konstruktion und den Anwendungsszenarien lassen sich die gängigen Hebeösenanker in folgende Kategorien einteilen:

1. Kugelkopf-Hebeanker

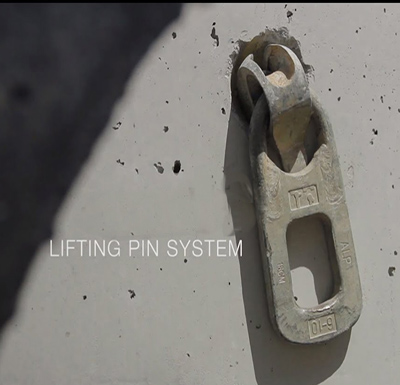

Kugelkopfanker zählen zu den am häufigsten verwendeten Ankertypen. Ihr einzigartiger Kugelkopf ermöglicht ein schnelles Ein- und Aushängen mit einer speziellen Hebevorrichtung. Sie bieten Tragfähigkeiten von 1,3 t bis 45 t und eignen sich daher zum sicheren Heben verschiedener Betonfertigteile. Die Kugelkopfkonstruktion ermöglicht zudem die freie Drehung des Ankers unter Last und verhindert so effektiv ein Verdrehen oder Verrutschen während des Hebevorgangs.

2. Flachplatte / Spreizanker

Flachplattenanker bestehen aus einer flachen Stahlplattenkonstruktion und sind speziell für dünne Betonfertigteile konzipiert. Sie ermöglichen das sichere Anheben horizontal gegossener Elemente ohne Kipptisch. Ihr Schnellverschlusssystem unterstützt die Fernauslösung und macht sie daher besonders geeignet für den Hochhausbau – was die Arbeitseffizienz deutlich steigert und die Sicherheit erhöht.

3. Doppelkopfanker

Doppelkopfanker ergänzen das Kugelkopfsystem um einen zweiten Verankerungspunkt und gewährleisten so die Verankerung im Beton über ein Stahlarmierungsstabende. Diese Konstruktion bietet eine höhere Auszugsfestigkeit und Stabilität und eignet sich daher ideal für große Fertigteilwände, Stützen und Infrastrukturbauteile.

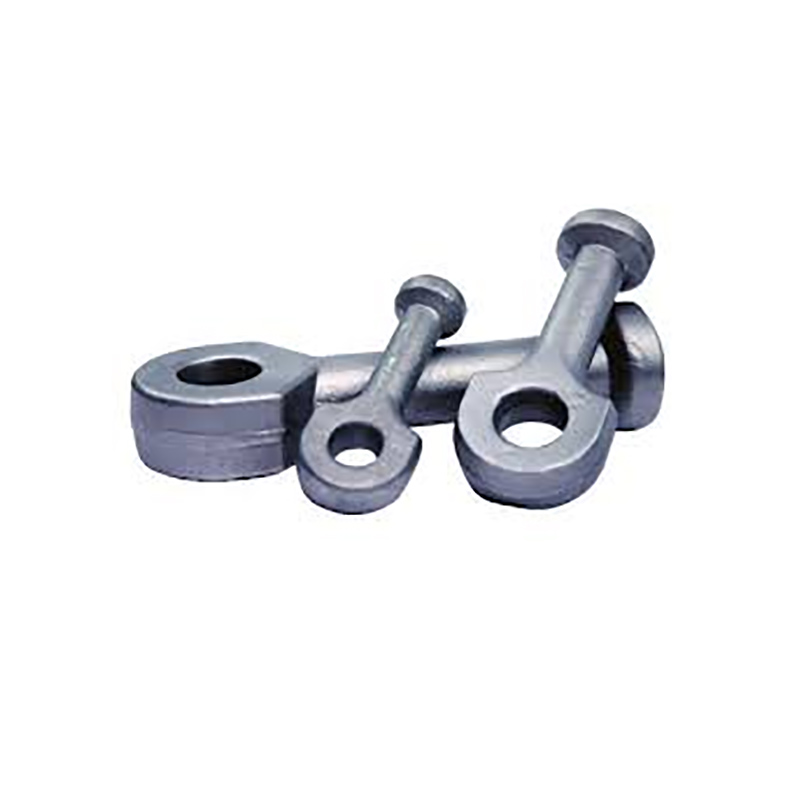

4. Hebeanker für Hilfsaggregate

Für die Montage von Hebeankern sind keine speziellen Hebezeuge erforderlich. Sie lassen sich direkt mit Standardhaken oder Schäkeln befestigen. Die Installation ist einfach und kostengünstig. Die Anker werden mit wiederverwendbaren Polyurethan-Nutstopfen geliefert, die Durchbohrungen in der Oberfläche von Betonfertigteilen wirksam verhindern und so die strukturelle Integrität gewährleisten.

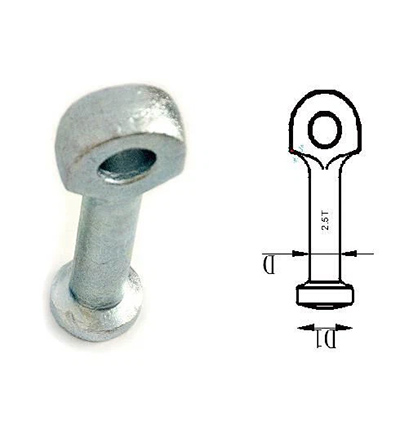

	Code	Nennlast	Größe (mm)
		Tonnen	D	D1	L	S
	LSC1004013	1.3	10	19	65	8
	LSC1004025	1,5	14	26	90	10
	LSC1004050	5	20	36	120	14
	LSC1004100	10	28	46	180	20
	LSC1004200	20	38	69	250	28

LSC akzeptiert eine Vielzahl kundenspezifischer Spezifikationen.

Fünf Kernvorteile von Hebeösenankern aus Betonfertigteilen

✅ 1. Überragende Sicherheitsleistung

Hebeösenanker werden aus hochfestem, geschmiedetem legiertem Stahl gefertigt und durchlaufen strenge Wärmebehandlungs- und Leistungsprüfungen, um die strukturelle Integrität auch unter extremen Belastungen zu gewährleisten. Alle Produkte entsprechen internationalen Normen (z. B. EN 1992, AS 3850) und haben Materialzertifizierungen sowie Bruchfestigkeitsprüfungen bestanden. Einige verfügen zudem über eine CE-Kennzeichnung und bieten somit zuverlässigen Schutz für Baustellenpersonal und -ausrüstung.

✅ 2. Extrem hohe Hubleistung

Am Beispiel des Kugelkopfsystems lässt sich zeigen, dass das Verbinden der Hebeklemme mit dem Ankerkopf nur wenige Sekunden dauert – wodurch die Be- und Entladezeiten der Bauteile deutlich verkürzt werden. Bei Projekten mit häufigen, wiederholten Hubvorgängen (wie z. B. bei der Herstellung von großen Fertigteilfundamenten) kann dieses Schnellkupplungssystem die Produktionszyklen erheblich verbessern und die Arbeitskosten senken.

✅ 3. Flexible Drehung und Einstellung

Die Konstruktion der Hebeöse ermöglicht Drehung, Neigung und Kippen unter Last in verschiedene Richtungen. Dadurch lassen sich Fertigteile präzise in der Luft positionieren, was eine reibungslose und kontrollierte Bewegung ermöglicht – sei es beim vertikalen Anheben von Wandpaneelen oder beim horizontalen Transport von Bodenplatten – und Kollisionsschäden effektiv vermeidet.

✅ 4. Breites Anwendungsspektrum

Von leichten Wandpaneelen für Wohnhäuser bis hin zu Brückenbauteilen mit einem Gewicht von mehreren zehn Tonnen und von standardmäßigen rechteckigen Elementen bis hin zu modularen Baueinheiten mit komplexen Geometrien bietet das Hebeösen-Ankersystem eine komplette Produktpalette, die alle Lastklassen (0,7 t bis 45 t) abdeckt und somit nahezu jeden Bedarf an Hebearbeiten an Betonfertigteilen erfüllt.

✅ 5. Wirtschaft und Nachhaltigkeit

Obwohl ein hochwertiges Hebeösen-Verankerungssystem zunächst eine etwas höhere Investition erfordert als temporäre Hebelösungen, ist seine langfristige Kosteneffizienz erheblich: geringere Bauteilausfallraten, reduzierte Nachbearbeitungskosten, kürzere Bauzeiten und wiederverwendbare Hebezeuge. Darüber hinaus bieten Verankerungen aus feuerverzinktem oder Edelstahl eine ausgezeichnete Korrosionsbeständigkeit und verlängern so die Produktlebensdauer.

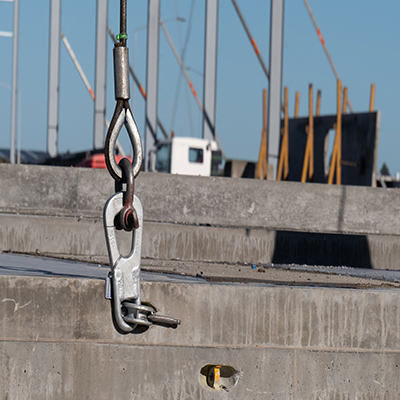

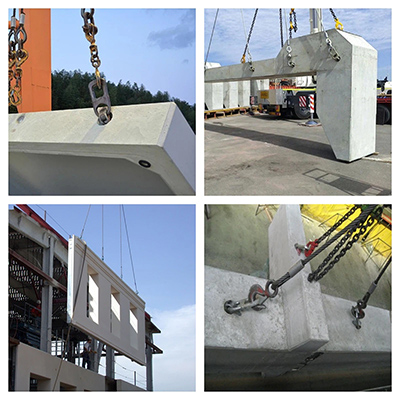

Typische Anwendungsszenarien

Wie man Hebeösenanker für Betonfertigteile richtig auswählt und verwendet

🔧 Auswahlrichtlinien



1. Ermitteln Sie die Tragfähigkeit – Wählen Sie anhand des Bauteilgewichts, des Schwerpunkts und der Hebemethode Anker mit einer geeigneten zulässigen Tragfähigkeit und berücksichtigen Sie einen ausreichenden Sicherheitsfaktor.

2. Die Betonfestigkeit ist zu berücksichtigen – die Tragfähigkeit des Ankers hängt direkt von der Betonfestigkeit ab. Bei Beton mit geringer Festigkeit erreicht der Anker möglicherweise nicht seine Nennlast.

3. Umgebungsbedingungen beurteilen – Für Meeresumgebungen, chemische Industriegebiete oder Orte mit hoher Luftfeuchtigkeit sollten Anker aus Edelstahl oder feuerverzinkten Stahl gewählt werden.

4. Systemkompatibilität ist wichtig – Stellen Sie sicher, dass die Verankerungen vollständig mit Hebeklemmen, Nutformern und anderem Zubehör kompatibel sind. Vermeiden Sie die Verwendung unterschiedlicher Systeme.

⚠️ Installations- und Nutzungshinweise

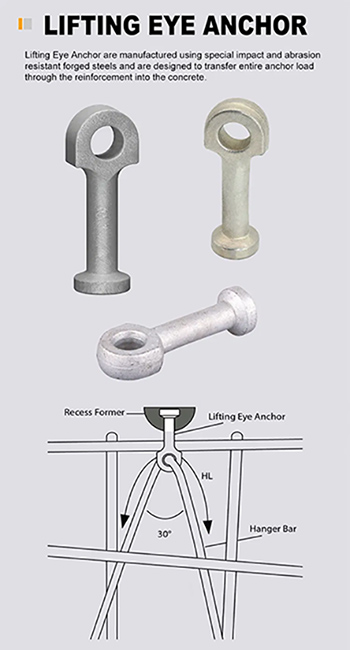

• Positionierung vor dem Einbetten – Die Anker werden vor dem Betonieren präzise in der Schalung fixiert, um sicherzustellen, dass Einbettungstiefe und -position den Konstruktionsvorgaben entsprechen.

• Vertikale Belastung – Beim Anheben sollte die Last möglichst entlang der Achse des Ankers aufgebracht werden, um übermäßige Scherkräfte zu vermeiden.

• Regelmäßige Inspektion – Verankerungen, die häufig benutzt werden oder rauen Umgebungsbedingungen ausgesetzt sind, sollten mindestens einmal jährlich überprüft werden. Abgenutzte, korrodierte oder rissige Bauteile sind umgehend auszutauschen.

• Verwenden Sie zertifiziertes Zubehör – Verwenden Sie ausschließlich Hebeklemmen, die zertifiziert sind und der Tragfähigkeit des Anschlagpunkts entsprechen. Überlastung ist strengstens verboten.

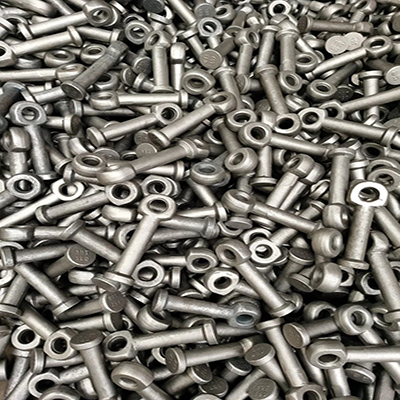

Fabrik für Hebeanker:

Warum sollten Sie sich für unsere Hebeösenanker entscheiden?

1. Seit mehr als 10 Jahren konzentrieren wir uns auf die Herstellung von Baustoffen.

2. Die Produkte von LSC werden während der Produktion durch werkseitige Qualitätssicherungs- und Qualitätskontrollprüfungen optimiert; auf Wunsch kann jeder Bestellung ein Zertifikat für Referenz-Backtests beigefügt werden.

3. OEM/ODM-Kompetenz: mehr als 10 Jahre Erfahrung

4. Einfache Installation dank rotationssymmetrischer Konstruktion, optimiert für die automatische Bolzenzuführung.

5. Befestigen Sie die Hebevorrichtung schnell am Anker.

6. Robustes und langlebiges Hebegerät.

7. Unser Werk ist kundenorientiert im Prozessmanagement und legt besonderen Wert auf Prozesskontrolle, Qualitätskostenmanagement und Abfallreduzierung. Um Fehler zu vermeiden, setzen wir fortschrittliche Methoden der Produktqualitätsplanung (PAPP), der Fehlermöglichkeits- und Einflussanalyse (FMEA), der statistischen Prozesskontrolle (SPEC), des Produktionsprozessfreigabeverfahrens (PPAP) und der Messsystemanalyse (MAS) ein.
