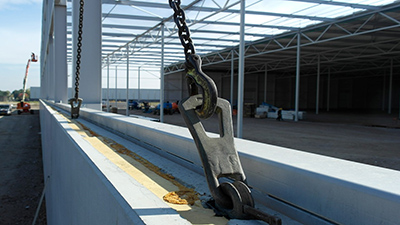

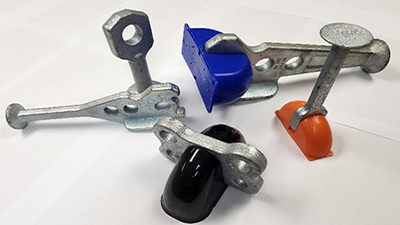

Ankerbolzen Ankerbolzen dienen der sicheren Befestigung von Betonfertigteilen an Betonfundamenten oder anderen Konstruktionen. Bei der Montage der Fertigteile fungieren sie als Brücke und gewährleisten eine feste Verbindung zwischen dem Fertigteil und dem Fundament. Je nach Montageart unterscheidet man zwischen vormontierten und nachträglich montierten Ankerbolzen.

Vorverankerte Bolzen: Vorverankerte Bolzen werden während des Herstellungsprozesses des Fertigteils in dieses integriert. Sie werden beim Betonieren des Fertigteils an der vorgesehenen Position fixiert. Nach der Montage vor Ort wird das Bauteil mittels Muttern und anderer Verbindungselemente fest mit dem Fundament verbunden. Der Vorteil vorverankerter Bolzen liegt in ihrer hohen Montagegenauigkeit, die die Montagequalität des Fertigteils effektiv sicherstellt.

Nachträglich installierte Ankerbolzen: Diese Ankerbolzen werden nach der Montage des Fertigteils vor Ort mittels Bohrverfahren in das Fundament eingesetzt. Sie eignen sich für Anwendungen, die eine flexible Anpassung der Einbauposition erfordern. Die nachträgliche Installation bietet zwar eine relativ flexible Montagemöglichkeit, jedoch müssen Genauigkeit und Tiefe der Bohrung sichergestellt werden, um die Verankerung des Ankerbolzens zu gewährleisten.

Warum sind sie beim Hochbau so wichtig?

Wenn vorgefertigte Bauteile das „Fleisch und Blut“ eines Gebäudes sind, dann sind Ankerbolzenverbindungen sein „Skelett“. Ihre Bedeutung spiegelt sich in folgenden wichtigen Aspekten wider:

1. Grundlegende Gewährleistung der baulichen Sicherheit: Widerstandsfähigkeit gegen Lasten und Katastrophen

Dies ist die wichtigste und unverzichtbarste Aufgabe von Ankerbolzen.

Lastübertragung: Gebäude müssen ihrem Eigengewicht, den Nutzlasten, Wind- und Schneelasten sowie seismischen Kräften standhalten. Diese Kräfte müssen über Verbindungen zwischen den verschiedenen Bauteilen übertragen werden. Als wesentlicher Bestandteil der Verbindungen nehmen Ankerbolzen komplexe Spannungen wie Zug, Scherung und Biegung auf und gewährleisten so ein reibungsloses Zusammenwirken des gesamten Tragwerks.

Erdbebensicherheit und Katastrophenschutz: Bei einem Erdbeben wirken enorme horizontale Kräfte und Verformungen auf Gebäude ein. Ankerbolzen in Stützenfüßen und Balkenenden müssen ausreichend duktil und fest sein, um eine gewisse plastische Verformung zu ermöglichen und so die seismische Energie abzubauen. Gleichzeitig müssen sie ein Ablösen oder Umkippen von Bauteilen verhindern und wertvolle Zeit für die Flucht gewinnen. Das Versagen eines Ankerbolzens kann zur Zerstörung der gesamten Verbindung und in der Folge zu einem Ketteneinsturz führen.

2. Kerntechnologien für den Fertigteilbau: Der Grundstein für Präzision und Effizienz

Die Vorteile von Fertigbauten liegen in ihrer Schnelligkeit und Genauigkeit, die maßgeblich von Ankerbolzen abhängen.

Präzisionskontrolle: Vorgefertigte Ankerbolzen werden im Werk installiert und erreichen so eine Positionierungsgenauigkeit im Millimeterbereich. Dies ermöglicht die Montage vor Ort „Loch-zu-Loch“ und damit die nahtlose Installation großer Bauteile. Dadurch werden Nachjustierungen und Zuschnitte vor Ort deutlich reduziert.

Verbesserte Effizienz: Zuverlässige Ankerbolzenverbindungen ermöglichen ein schnelles Anziehen. Die Arbeiter müssen lediglich die Bauteile an ihren Platz heben, hochfeste Bolzen einsetzen und diese festziehen, um die Hauptverbindungen herzustellen. Dadurch verkürzt sich die Bauzeit erheblich.

3. Sicherstellung der Gebäudeintegrität und -dauerhaftigkeit

Gesamtstabilität: Durch die effektive Verbindung von Ankerbolzen werden die verteilten Fertigbauteile zu einer räumlichen Struktur integriert, die über ausreichende Steifigkeit und Stabilität verfügt, um gemeinsam äußeren Kräften zu widerstehen.

Abdichtung und Korrosionsschutz: Viele Ankerbolzen-Verbindungsknoten verfügen außerdem über Dichtungsstreifen und Korrosionsschutzvorrichtungen, um das Eindringen von Feuchtigkeit und schädlichen Gasen in den Verbindungsbereich zu verhindern, den inneren Stahl und die Spannkabel zu schützen und die Lebensdauer des Gebäudes zu verlängern.

Obwohl sie klein sind, spielen Ankerbolzen eine entscheidende Rolle bei der Montage von Betonfertigteilen. Sie gewährleisten nicht nur die Montagegenauigkeit und Stabilität der Bauteile, sondern verbessern auch die Baueffizienz und erhöhen die Erdbebensicherheit von Gebäuden. Im modernen Hochbau ist die Montage von Ankerbolzen unverzichtbar geworden. Beachten Sie jedoch bitte folgende wichtige Punkte:

1. Auswahl und Auslegung von Ankerbolzen

Bei der Planung von Betonfertigteilen muss der geeignete Ankerbolzentyp entsprechend dem Verwendungszweck und den Belastungszuständen ausgewählt werden. Vormontierte Ankerbolzen eignen sich für Anwendungen, die hohe Präzision und feste Einbaupositionen erfordern; nachträglich montierte Ankerbolzen und chemische Ankerbolzen sind geeignet, wenn eine flexible Anpassung der Einbaupositionen notwendig ist.

2. Installationsgenauigkeit

Die Genauigkeit der Ankerbolzenmontage beeinflusst unmittelbar die Montagequalität von Betonfertigteilen. Während der Montage sind hochpräzise Messgeräte erforderlich, um die exakte Positionierung der Ankerbolzen zu gewährleisten. Bei vormontierten Ankerbolzen muss deren Position während der Betonfertigteilproduktion streng kontrolliert werden.

3. Qualitätsprüfung

Nach der Montage muss die Qualität der Ankerbolzen überprüft werden. Die Einhaltung der Konstruktionsvorgaben durch Verfahren wie Ausziehversuche und Ultraschallprüfungen kann sichergestellt werden. Bei chemischen Ankerbolzen muss zudem der Aushärtungsgrad des Klebstoffs geprüft werden, um die Zuverlässigkeit des Ankerbolzens zu gewährleisten.

4. Korrosionsschutz: Ankerbolzen sind typischerweise komplexen Umgebungsbedingungen ausgesetzt und anfällig für Korrosion. Daher sind Korrosionsschutzbehandlungen wie Verzinken und das Auftragen von Korrosionsschutzfarbe notwendig, um die Lebensdauer der Ankerbolzen zu verlängern.
