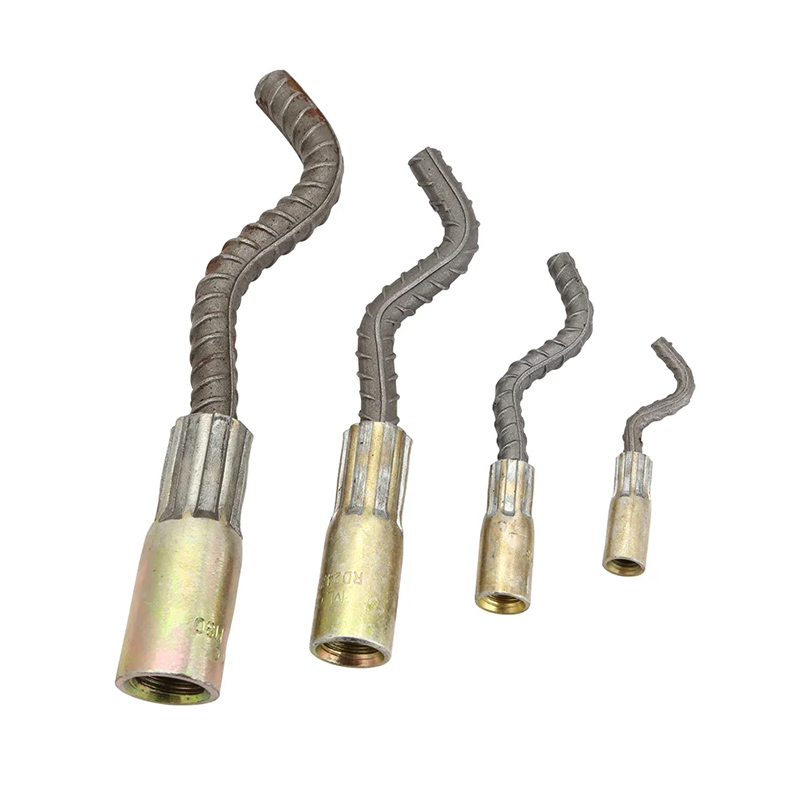

Der Kurzwellenanker ist eine kompakte und hochfeste Hebelösung für Betonfertigteile. Sein wellenförmiges Bewehrungsstabende gewährleistet eine gleichmäßige Lastverteilung, verhindert Betonrisse und ermöglicht eine sichere Verbindung mit Gewindehülsen oder Hebeeinsätzen für einen sicheren und effizienten Betrieb. Die zulässige Tragfähigkeit des Ankers reicht von 0,5 bis 8,0 Tonnen. Gewindegröße, Höhe und Durchmesser können individuell an die Anforderungen verschiedener Betonfertigteilprojekte angepasst werden, um sicheres Heben und sichere Montage zu gewährleisten.
Artikel-Nr :
Wavy Tail Anchor(short Type)Bestellung (MOQ) :
500Produktherkunft :
chinaVorlaufzeit :
7-10daysWellenanker (kurze Ausführung)

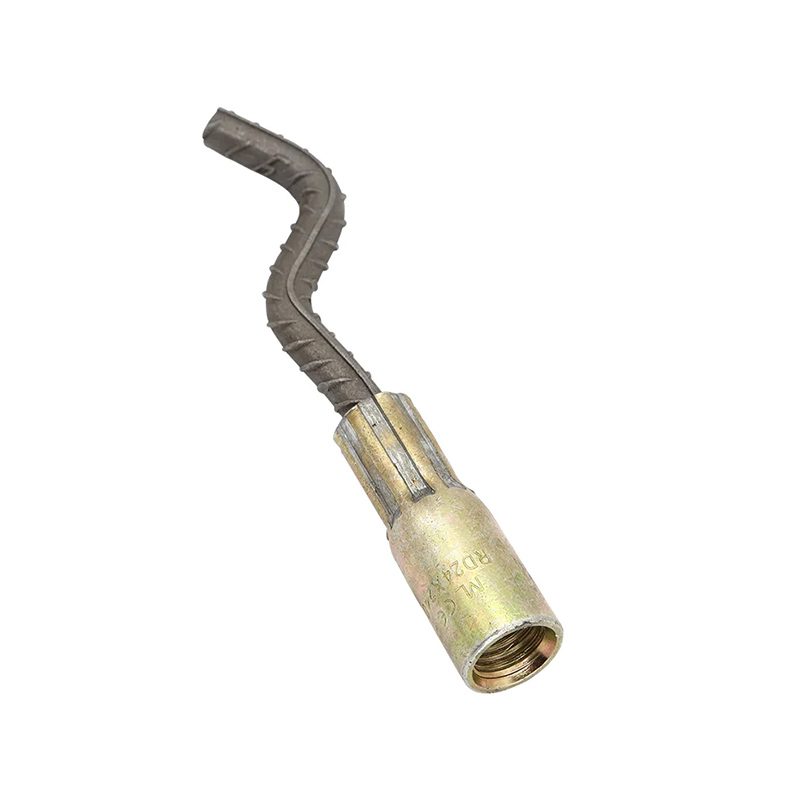

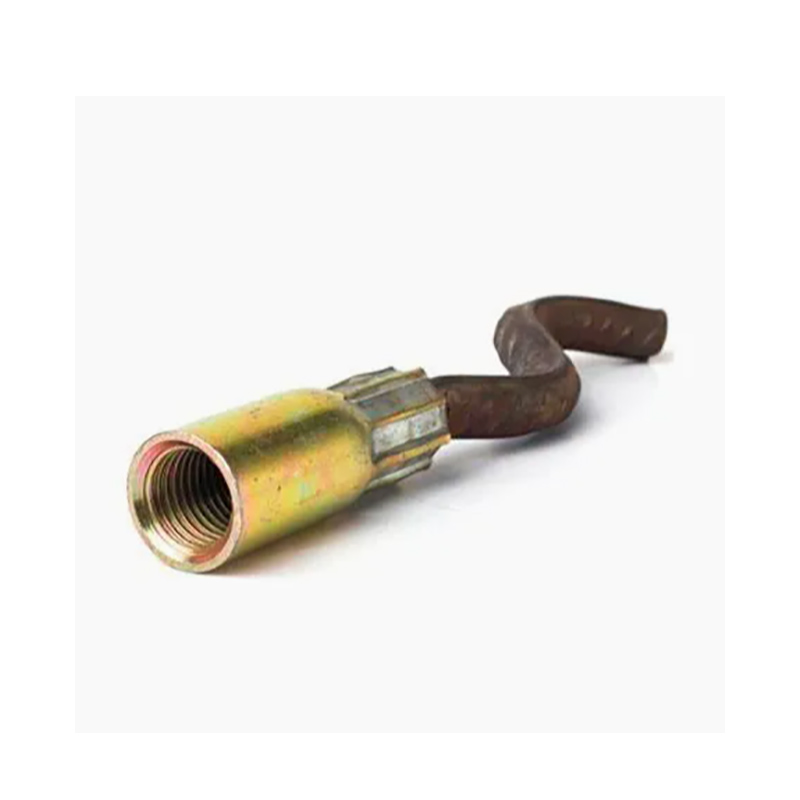

Was ist ein kurzer Wellenanker?
Ein kurzer Wellenanker ist eine spezielle Art von Wellenanker, benannt nach seinem kurzen Ende. Er kann direkt mit einer Gewindehülse verbunden werden. Er ist speziell dafür konzipiert, einen Anschlagpunkt oder eine sichere Gewindeverbindung für Betonfertigteile zu schaffen. Die wellenförmige Gestaltung des Bewehrungsstabs vergrößert die Kontaktfläche in Lastrichtung, gewährleistet eine gleichmäßige Lastverteilung und verhindert das Herausziehen des Ankers oder Risse im Beton. Er wird im Betonbauteil vorbefestigt und später verwendet für:
Heben: Als lasttragender Punkt beim Entformen, Wenden, Transportieren und Montieren von Bauteilen.
Anschluss: Für eine zuverlässige Verbindung mit anderen Komponenten oder der Hauptstruktur.
Verankerung: Zur Aufnahme von Zug- und Scherkräften, die durch Windlasten, seismische Einwirkungen usw. entstehen.
Im Vergleich zuWellenanker (lange Ausführung)Kurzwellenanker weisen nahezu keinen geraden Abschnitt zwischen Bewehrungsstab und Gewindehülse auf, was zu einer kompakteren Konstruktion bei gleichbleibender Festigkeit führt. Sie werden häufig bei Fertigteilen eingesetzt, wo während Transport und Montage ein zuverlässiges Heben, Verankern oder eine temporäre Abstützung erforderlich ist.
Funktionsprinzip von Kurzwellen-Schwanzankern:
Kurzwellenanker verteilen die Hebelast von Betonfertigteilen gleichmäßig über ihren wellenförmigen Stahlschaft in deren Inneres und verhindern so ein Herausziehen und Reißen. Sie lassen sich sicher mit Gewindebuchsen oder Heberingen verbinden und bieten einen stabilen Anschlagpunkt. Die korrekte zulässige Tragfähigkeit (SWL), die Gewindekompatibilität und die Einhaltung relevanter Normen gewährleisten sichere und effiziente Hebevorgänge. Bei Zugversuchen ist stets ein Sicherheitsfaktor von mindestens drei zu berücksichtigen.

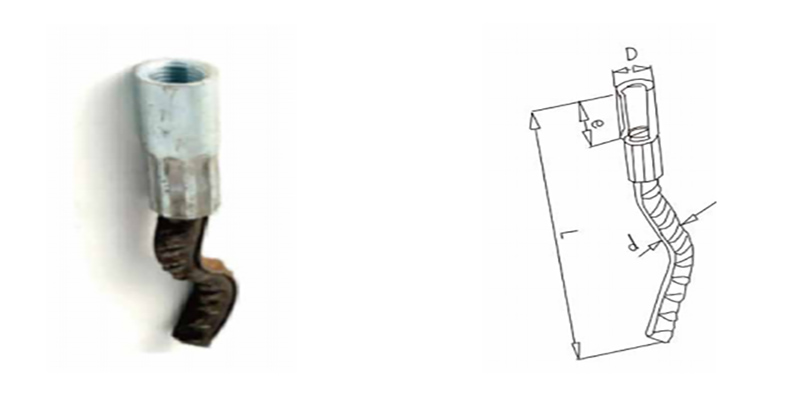

Spezifikationen für Kurzwellen-Heckanker
| Code | Slze | SWL | L | D | D | e |
| KGS | (mm) | (mm) | (mm) | (mm) | ||
| LSC 330112108 | Rd12 | 500 | 108 | 16 | 8 | 22 |
| LSC 330116167 | Rd16 | 1200 | 167 | 21 | 12 | 27 |
| LSC 330120187 | Rd20 | 2000 | 187 | 27 | 14 | 35 |
| LSC 330124240 | Rd24 | 2500 | 240 | 31 | 16 | 43 |
| LSC 330130300 | Rd30 | 4000 | 300 | 40 | 20 | 56 |
| LSC 330136380 | Rd36 | 6300 | 380 | 48 | 25 | 69 |
| LSC 330142450 | Rd42 | 8000 | 450 | 54 | 28 | 80 |
| Andere Längen und metrische Gewinde sind erhältlich. | ||||||
| Auf Anfrage ist die Sicherheitsfabrik 4:1 | ||||||

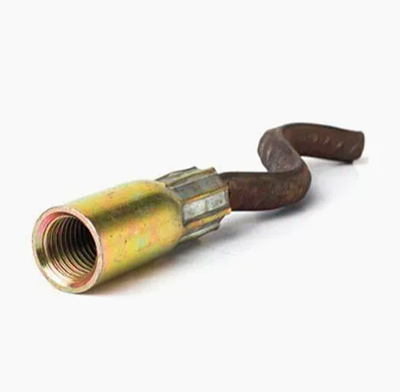

| Vorteile | Kernausführung |
| Verankerungseffizienz | Geringe Einbindetiefe und hohe Tragfähigkeit: Die gewellte Oberfläche bildet eine starke dreidimensionale mechanische Verzahnung im Beton und bietet so eine Auszugsfestigkeit, die die von herkömmlichen geraden Stangen oder Hakenankern gleicher Größe bei weitem übertrifft. |
| Räumliche Anpassungsfähigkeit | Geeignet für dünnwandige Bauteile: Dank seiner geringen Größe kann es für dünnwandige Bauteile mit begrenztem Platzangebot, wie z. B. Verbunddecken und vorgefertigte Wandpaneele, verwendet werden, ohne dass eine lokale Verdickung zur Verankerung erforderlich ist, wodurch die Konstruktion optimiert wird. |
| Stressleistung | Überlegene Erdbeben- und Ermüdungsbeständigkeit: Wellenstrukturen können dynamische Spannungen effektiv verteilen, Spannungskonzentrationen vermeiden und weisen unter zyklischer Belastung eine stabilere Leistung auf. |
| Designflexibilität | Erschließung von Gestaltungsfreiheit: Wir bieten Architekten und Ingenieuren zuverlässige und nahtlose Verbindungslösungen für die Entwicklung leichter, kompakter vorgefertigter Bauteile. |
| Gesamtwirtschaftliche Effizienz | Optimierung der Lebenszykluskosten: Obwohl die Kosten pro Einheit etwas höher sein können, lassen sich dadurch Beton einsparen, die Bauarbeiten vereinfachen und die langfristige Sicherheit verbessern, was insgesamt zu erheblichen Vorteilen führt. |
Wichtige Hinweise:
SWL muss die Nutzungsanforderungen erfüllen.
Threads müssen die Nutzungsanforderungen erfüllen.
Die geltenden Normen müssen eingehalten werden.
Bei Zugfestigkeitsprüfungen muss ein Sicherheitsfaktor von mindestens 3 berücksichtigt werden.
Typische Anwendungsbereiche:
Vorgefertigte Sandwich-Isolierpaneele für Außenwände: Als Verbindungselemente tragen ihre kompakten Abmessungen zur Reduzierung von Wärmebrücken bei, während ihre hohe Festigkeit für Sicherheit sorgt.
Großformatige, vorgespannte Hohlkernplatten/Verbundplatten: Ideal zum Heben und Verankern.
Hinterhängungssysteme aus vorgefertigten Betonteilen für trocken montierte Vorhangfassaden: Ermöglichen eine hohe Auszugskraft bei begrenzter Dicke.
Vorgefertigte Balkonplatten, Klimaanlagenpaneele und dekorative Elemente: Erfüllen die Verankerungsanforderungen für unregelmäßig geformte, dünnwandige Bauteile.
Gerätefundamente und Schnellinstallation: Wird für Maschinenraumgeräte verwendet, die vorgefertigte Fundamente erfordern.
Warum Sie sich für uns entscheiden sollten
(1) Mehr als 15 Jahre Erfahrung in der Herstellung und im Handel von Betonfertigteilsystemen.
(2) Strenge technische Anforderungen müssen erfüllt und die Marktanforderungen an die Arbeitssicherheit befolgt werden. (Fertigbetonelemente können nach dem Gießen sowie während der Lagerung und Montage mehrmals angehoben werden. Mithilfe dieses Systems können Planer und Bauleiter sicherstellen, dass jeder Hubvorgang sicher und zügig erfolgt. Ohne ein durchdachtes und koordiniertes System kann es während der Produktion oder Lieferung zu Materialbruch kommen.)
(3) Die Produkte von LSC werden durch werkseitige Qualitätskontrollen während der Produktion optimiert. Jede Bestellung kann bei Bedarf einer Zugprüfung unterzogen werden.
(4) OEM/ODM-Fähigkeiten: LSC verfügt über mehr als 10 Jahre Erfahrung mit OEM/ODM-Produkten und arbeitet mit mehr als 150 Partnerfabriken zusammen. Dadurch können wir Ihnen wettbewerbsfähige Preise und eine gleichbleibende Qualität bieten.
