In der riesigen industriellen Kette von vorgefertigte KonstruktionDie Herstellung von Betonfertigteilen ist ein hochintensiver und standardisierter Fertigungsprozess. Im Gegensatz zu traditionellen Ortbetonkonstruktionen werden Fertigteile in einem einzigen Arbeitsgang im Werk gegossen, wobei Hilfselemente wie Türen, Fenster, Rohrleitungen und Dämmschichten bereits vor Verlassen des Werks integriert sind. Dieser grundlegende Wandel in den Produktionsmethoden hat die Logik hinter der Verwendung von Fensterbankbefestigungen grundlegend verändert – vom „Bohren vor Ort und der nachträglichen Montage“ hin zum „präzisen Voreinbetten im Werk und dem einmaligen Gießen“.

Fensterbankbefestigungen sind längst nicht mehr nur Zubehör für die Montage vor Ort, sondern fester Bestandteil der Fertigteilproduktion. Dieser Artikel beleuchtet die technischen Grundlagen, Produkttypen und wichtigsten Anwendungsbereiche von Fensterbankbefestigungen in der Fertigteilfertigung und stützt sich dabei auf relevante Normen, Patentlösungen und die Praxis im Ingenieurwesen.

I. Von „Nachinstallation“ zu „Voreinbettung“: Ein logischer Wandel

Bei der traditionellen Ortbetonbauweise erfolgt die Montage von Fensterbankbefestigungen üblicherweise wie folgt: Nach dem Gießen und Aushärten der Wand bohren die Arbeiter vor Ort Löcher, setzen Spreizdübel oder chemische Anker ein und befestigen anschließend die Fensterbank. Diese Methode ist zwar flexibel, weist aber einige Nachteile auf. Das Bohren erfordert viel manuelle Geschicklichkeit, was eine präzise Positionierung erschwert; der Bohrvorgang kann die Bewehrungsabdeckung des erhärteten Betons beschädigen; der Kontakt unterschiedlicher Metalle birgt die Gefahr elektrochemischer Korrosion; und die gesamte Montage ist anfällig für Witterungs- und Baustellenbedingungen.

Im Gegensatz dazu kehrt das Fertigteil-Produktionssystem diese Abfolge um. Fensterbankbefestigungen und die zugehörigen Verbinder werden präzise positioniert und fixiert, bevor der Beton gegossen wird – entweder in die Fertigteil-Fensterbank oder in die Fertigteil-Außenwandplatte – und anschließend in einem Arbeitsgang mit dem Beton vergossen. Sie werden somit zu Einbauteilen. Die geltenden nationalen Normen für Fertigbauten schreiben ausdrücklich vor, dass Einbauteile für Außentüren und -fenster im Werk installiert und ihre Positionen vor dem Betonieren überprüft werden müssen. Spezifikationen, Lage und Anzahl der Einbauteile, der Bewehrung und der vorgesehenen Öffnungen sind in den Qualitätsprüfverfahren klar definiert.

Diese Umstellung bietet mehrere entscheidende Vorteile:

• Kontrollierbare Präzision – Die Positionierung erfolgt mithilfe hochpräziser Formen und Vorrichtungen, wodurch Abweichungen minimiert und menschliche Fehler beim Bohren vor Ort vermieden werden.

• Strukturelle Integrität – Die eingebetteten Teile sind fest mit dem Beton verbunden, wodurch Schwachstellen, die durch das Nachbohren entstehen könnten, vermieden werden.

• Höhere Effizienz – Vor Ort kann die Fensterbank einfach an ihren Platz gehoben und direkt über die vorinstallierten Verbinder verbunden werden, ohne dass eine temporäre Abstützung erforderlich ist. Dies reduziert Sicherheitsrisiken erheblich und beschleunigt die Montage.

• Bessere Haltbarkeit – Da die eingebetteten Teile während des Aushärtens integral mit dem Beton vergossen werden, ist die Verankerungsqualität weitaus besser als die von nachträglich installierten Ankern.

II. Typische eingebettete Verbindungsschemata für Fensterbankbefestigungen

Aufgrund der besonderen Bedingungen bei der Herstellung von Betonfertigteilen haben sich mehrere ausgereifte Lösungen für die Einbettung von Fensterbankbefestigungen herausgebildet, die jeweils auf unterschiedliche strukturelle Anforderungen zugeschnitten sind.

2.1 Integrierte Einbettung

Dies ist die direkteste Methode: Der eingebettete Teil des Befestigungselements wird vor dem Betonieren in die Form gelegt und wird so zu einem festen Bestandteil der Fensterbank oder Wandverkleidung.

Die Konstruktion „Fertigteil-Fensterbank mit Verbindungselement“ beispielsweise unterteilt die Einbettung in zwei Bereiche: den eingebetteten und den Verbindungsbereich. Der eingebettete Bereich liegt teilweise innerhalb der Fensterbank und wird zusammen mit dem Beton vergossen, während der Verbindungsbereich außerhalb der Fensterbank verbleibt und später an der Wand oder anderen Bauteilen befestigt wird. Der größte Vorteil besteht darin, dass die Fertigteil-Fensterbank nach Verlassen des Werks direkt vor Ort mit den vorgefertigten Verbindungselementen verbunden werden kann – kein Bohren, keine provisorischen Befestigungen und somit mehr Sicherheit und Effizienz.

2.2 Verbindungselement zwischen vorgefertigter Fensterbank und Wand

Eine weitere interessante Lösung betrifft die Verbindung zwischen einer vorgefertigten Fensterbank und einer vorgefertigten Wandscheibe. Dabei kommt ein einziehbarer Bolzen zum Einsatz, der in der Fensterbank vorinstalliert ist. Die Unterseite der ersten Aufnahme ist offen; beim Einbau bewirkt das Drehen des Bolzens, dass dessen Ende in eine zweite, in der Wandscheibe vorinstallierte Aufnahme einrastet. Eine Feder und eine Hülse um den Bolzen dehnen sich dann aus, bis sie gegen die Wandscheibe drücken und so eine zuverlässige Verankerung bilden. Die Hülse dient gleichzeitig als Dichtung für die Abdichtungsmasse und schützt die Feder. Die Demontage ist ebenso einfach: Durch Drehen in die entgegengesetzte Richtung wird der Bolzen eingefahren und die Fensterbank von der Wand getrennt. Dies gewährleistet sowohl eine stabile Verbindung als auch eine einfache Demontage bei Bedarf.

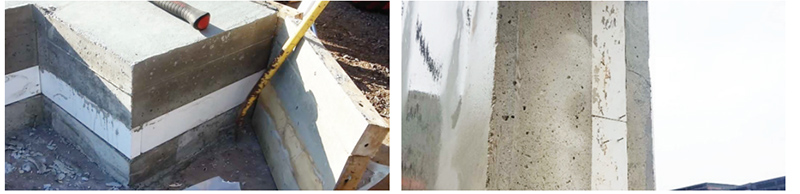

2.3 Eingebettetes Befestigungssystem für Sandwich-Isolierwandpaneele

Bei komplexeren Bauteilen wie vorgefertigten Sandwich-Wärmedämmplatten für Außenwände sind die Verbindungsmethoden ausgefeilter. Eine Technologie namens „Verbindungsstruktur zwischen vorgefertigter Sandwich-Wärmedämmplatte und Fensterbank-/Rahmenecke“ verdeckt und schützt die Befestigungselemente durch Montageplatten und -nuten. Die Befestigungsschrauben sind in Schraubenlöchern an der Unterseite der Montageplatte verborgen und werden von unten durch Gewindeverbindungen gesichert. Dies verhindert nicht nur, dass die Schrauben freiliegen (und somit Korrosion entsteht), sondern sorgt auch für eine saubere und ansprechende Außenfläche der Fensterbank.

2.4 Eingelassene Fensterrahmenbefestigungen

Für die koordinierte Befestigung von Fensterbank und Fensterrahmen kommt ein besonderes Design mit einem Befestigungselement aus, das aus einer Deckplatte und Seitenplatten besteht. Die Deckplatte dient zur Befestigung des Fensterrahmens, während die Seitenplatten eine Verankerungsstruktur aufweisen, die sich im Beton verankert. Wichtig ist, dass dieses Befestigungselement kein geschlossenes System ist, sodass sich kein Wasser im Inneren ansammeln kann – was seine Lebensdauer verlängert.

III. Wichtige technische Punkte: Von der Präzisionssteuerung zum Kompatibilitätsmanagement

Bei der Anbringung von Fensterbankbefestigungen in der Fertigteilproduktion müssen mehrere kritische Faktoren beachtet werden.

Präzise Kontrolle der Einbauteile. Die Positionsgenauigkeit der Einbauteile ist entscheidend für einen reibungslosen Montageablauf. Viele Betriebe wenden daher ein dreistufiges Prüfverfahren an: Erstmessung nach dem Auslegen der Form → Nachmessung nach dem Betonieren → Endkontrolle vor dem Einbau der Bauteile. Vor dem Betonieren muss die Position jedes einzelnen Einbauteils überprüft werden.

Vermeidung elektrochemischer Korrosion. Bei vorgefertigten Bauteilen kann der Kontakt unterschiedlicher Metalle (z. B. Edelstahl mit normalem Kohlenstoffstahl oder Edelstahl mit Aluminium) in feuchter Umgebung aufgrund von Potenzialunterschieden zu galvanischer Korrosion führen. Die Bauvorschriften für Fertigbauteile schreiben ausdrücklich vor, dass solche Korrosion an Metall-Metall-Kontaktstellen verhindert werden muss. Gängige Gegenmaßnahmen sind Isolierscheiben oder vorinstallierte Kunststoffscheiben, die die Metalle physikalisch voneinander trennen.

Prozessschutz. Beim Betonieren müssen vorgefertigte Befestigungselemente vor Verunreinigungen durch Betonschlämme oder Bauschutt geschützt werden. Üblicherweise werden Bolzenlöcher mit Schaumstoffstäben verschlossen oder mit Schutzband abgedeckt, um sicherzustellen, dass Gewinde und Verbindungsflächen für die spätere Verwendung sauber bleiben. Darüber hinaus sollten während des gesamten Bauprozesses von Fertigteilen Schutzmaßnahmen getroffen werden, um Beschädigungen oder Verschmutzungen der Bauteile und der vorgefertigten Elemente zu vermeiden.

Materialauswahl und Umweltverträglichkeit. Edelstahl der Güteklasse A2 eignet sich für die meisten Innen- und Außenumgebungen und bietet eine gute Oxidationsbeständigkeit. Die Güteklasse A4, die zusätzlich passiviert wird, bietet eine noch höhere Korrosionsbeständigkeit und wird für Küstenregionen mit hoher Luftfeuchtigkeit oder Gebiete mit starker industrieller Verschmutzung empfohlen. Das Befestigungsmaterial sollte stets der Einsatzumgebung des vorgefertigten Bauteils entsprechen.

Kurz gesagt, in der Fertigteilbauindustrie gibt es ein bekanntes Sprichwort: „Die Stabilität eines Fertigteilbaus hängt von seinen Verbindungen ab.“ Dies verdeutlicht die zentrale Rolle der Verbindungen in Fertigteilsystemen. Fensterbankbefestigungen mögen zwar nur ein kleiner Teil des gesamten Fertigteils sein, sind aber für die sichere Befestigung und die langfristige Haltbarkeit der Fensterbank selbst verantwortlich. Von verstellbaren Bolzenverbindungen und feuerbeständigen, wärmedämmenden Einsätzen bis hin zu verdeckten Befestigungssystemen und vollständig integrierten Voreinbaulösungen – die Anwendung von Fensterbankbefestigungen in der Fertigteilproduktion entwickelt sich parallel zu den Fortschritten in der Fertigteilbautechnologie stetig weiter.

Mit zunehmender Fertigungsgenauigkeit und der schrittweisen Verfeinerung der entsprechenden technischen Normen werden Fensterbankbefestigungen professioneller und systematischer eingesetzt – und leisten damit einen unverzichtbaren Beitrag zur Qualitätssteigerung von Fertigbauten.
