Neopren-Lagerstreifen

Neopren-Lagerstreifen

Bei der Herstellung von Betonfertigteilen und im Fertigteilbau spielt ein scheinbar kleines, aber entscheidendes Zubehörteil – der Neopren-Lagerstreifen – eine unverzichtbare Rolle. Er wird unter Fertigteilträgern, -stützen und Tragkonstruktionen montiert und erfüllt die Kernfunktionen der Lastübertragung, der Verschiebungsaufnahme und der Spannungsdämpfung. Damit ist er ein oft unterschätzter Faktor für die Tragwerksicherheit und die langfristige Haltbarkeit.

Wer in der Fertigteilproduktion arbeitet, kennt diese allzu bekannten Probleme wahrscheinlich nur zu gut:

• Die Gummistreifen unter der Formbasis weisen innerhalb von sechs Monaten großflächige Risse auf und zerbröseln bereits bei geringstem Druck.

• Ölbasierte Trennmittel spritzen auf gewöhnliche Gummistreifen, wodurch diese wie Schwämme aufquellen und sich verformen – was die gesamte Form aus dem Gleichgewicht bringt.

• Die aus der Dampfhärtungskammer austretenden Stützstreifen sind schlaff und mit dem Formbett verschmolzen, was ein mühsames Heraustrennen und Ersetzen erfordert.

• Die saisonalen Temperaturextreme – sengende Sommer und eisige Winter – verursachen Risse, weshalb die im Freien gelagerten Formen vor jedem Produktionslauf neu kalibriert werden müssen.

In den meisten Fällen lassen sich diese Probleme auf eine einzige Ursache zurückführen: die falsche Materialwahl.

Herkömmliche Lagerstreifen aus Naturkautschuk sind zwar kostengünstig, halten aber den extremen Bedingungen in der Betonfertigteilproduktion – hoher Luftfeuchtigkeit, hoher Temperatur, starker Ölbelastung und hochfrequenten Vibrationen – nicht stand. Neopren-Lagerstreifen hingegen sind speziell für diese Anforderungen entwickelt worden.

Warum Neoprenkautschuk wählen?

Im Vergleich zu herkömmlichem Naturkautschuk bietet Neopren deutliche Vorteile:

1. Hervorragende Witterungs- und Alterungsbeständigkeit – Neopren zeichnet sich durch ausgezeichnete Flexibilität bei niedrigen Temperaturen aus. Wenn sich Strukturen aufgrund sinkender Temperaturen zusammenziehen, versteift sich Neopren nicht wesentlich, wodurch negative Auswirkungen auf das Tragwerk vermieden werden.

2. Gute thermische Stabilität – Es behält seine gleichbleibende Leistungsfähigkeit auch bei erhöhten Temperaturen bei, mit einem Druckverformungsrest von höchstens 35 % nach 22 Stunden bei 100 °C.

3. Wartungsfreier Betrieb durch Scherverformung – Neopren-Lagerstreifen enthalten keine beweglichen Teile. Sie gleichen Wärmeausdehnung und -kontraktion durch interne Scherverformung aus – ohne Gleitreibung zwischen Träger und Lager oder zwischen Lager und Auflage – was eine lange, wartungsfreie Lebensdauer ermöglicht.

Kernfunktionen von Neopren-Lagerstreifen

1. Gleichmäßige Lastübertragung und Spannungsverteilung

Neopren-Lagerstreifen gewährleisten eine gleichmäßige und reibungslose Lastübertragung vom Fertigteil auf die Tragkonstruktion. Dies ist essenziell für die Tragfähigkeit tragender Elemente wie Träger und Stützen, da es lokale Spannungsspitzen verhindert, die zu Rissen oder Schäden an der Unterkonstruktion führen könnten.

2. Aufnahme von Verformung, Verschiebung und Rotation

Fertigteile erfahren unter Last eine Biegeverformung und dehnen sich bei Temperaturschwankungen aus oder ziehen sich zusammen. Neopren-Lagerstreifen wirken dem effektiv entgegen:

Drehung des Balkenendes ermöglichen – um Biegeverformungen unter Last auszugleichen;

Horizontale Verschiebung zulassen – Längs- und Querbewegungen, die durch thermische Kräfte hervorgerufen werden, absorbieren;

Stoß- und Vibrationsdämpfung – Abschwächung der von Rütteltischen oder mechanischen Geräten übertragenen Stoßkräfte.

3. Schwingungsisolierung und Geräuschreduzierung

In Fertigteilproduktionslinien dienen Neopren-Lagerstreifen auch als Pufferschicht zwischen Rütteltisch und Form. Sie isolieren wirksam hochfrequente Schwingungen und schützen so sowohl Formen als auch Anlagen vor Verschleiß durch starren, direkten Kontakt.

Welche Produktionslinien profitieren am meisten von Neopren-Lagerstreifen?

Nicht jede Produktionslinie benötigt Neoprenkautschuk, aber in den folgenden Szenarien kann der Wechsel zu Neopren erhebliche Zeit- und Kostenersparnisse bringen:

Betriebszustand	Typische Anwendung	Warum Neopren so hervorragend ist
Dampfhärtungsanlagen	Formen, die in und aus Härteöfen mit großen Temperaturunterschieden und hoher Luftfeuchtigkeit bewegt werden.	Ist beständig gegen Feuchthitze, wird nicht weich und klebt nicht am Boden von Formen fest.
Ölbasierte Trennmittellinien	Häufige Verwendung ölbasierter Reinigungsmittel führt zu öligen Werkstattböden.	Bietet ausgezeichnete Ölbeständigkeit – quillt nicht auf und verliert nicht an Formstabilität
Freiluft-/halboffene Lagerplätze	Schimmelpilze wurden im Freien gelagert und waren somit Sonnenlicht und Regen ausgesetzt.	Bietet hervorragende Beständigkeit gegen Ozon, UV-Strahlung und Witterungseinflüsse
Hochleistungsfähige automatisierte Linien	Hohe Vibrationsfrequenzen und täglicher Durchsatz	Bietet eine lange Lebensdauer bei dynamischer Ermüdung und minimiert so Ausfallzeiten.
Schwerlast-Großformtische	Großformatige Formen für Wandpaneele und Versorgungsgalerien mit erheblichem Eigengewicht	Kann zur Erhöhung der Tragfähigkeit mit Metallverstärkungsrahmen kombiniert werden.















Anwendungsszenarien

Szenario 1: Fertigteil-Trägerstützen

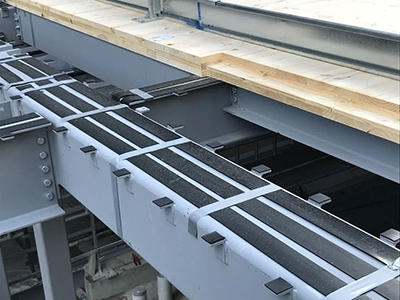

Neopren-Lagerstreifen werden als Stützplatten an den Lagerenden von vorgefertigten Spannbetonträgern oder Stahlträgern installiert. Sie übertragen vertikale Lasten und gleichen gleichzeitig Enddrehungen und horizontale Verschiebungen aus – eine Konfiguration, die häufig bei vorgefertigten Parkhäusern und im Brückenbau anzutreffen ist.

Szenario 2: Isolationsschichten für Vibrationstische

Auf den Rütteltischen von Fertigteilproduktionslinien werden Neopren-Gleitlagerstreifen zwischen Form und Tischoberfläche angebracht. Dies dämpft die Vibrationswirkung wirksam und schützt sowohl Formen als auch Anlagen vor Verschleiß durch starren Kontakt.

Szenario 3: Fertigteil-Parkhäuser

Neopren-Lagerstreifen werden an den Auflagepunkten von vorgefertigten Doppel-T-Platten, Hohlkammerplatten und ähnlichen Bauteilen eingesetzt. Sie widerstehen zyklischen Druck- und Scherkräften und passen sich gleichzeitig thermischen Ausdehnungs- und Kontraktionsbewegungen an.

Bewährte Verfahren für Installation und Wartung

Selbst das beste Material kann seine Leistung nicht voll entfalten, wenn es falsch montiert wird. Beachten Sie daher bei der Montage von Neopren-Lagerstreifen folgende Punkte:

• Spezifikationen dürfen niemals gemischt werden – Alle Lager auf der gleichen Form müssen von einheitlicher Güte und gleichen Abmessungen sein, um Verformungen durch Härteunterschiede zu vermeiden.

• Reinigen Sie die Montageschlitze – Entfernen Sie vor der Montage Betonreste und Ölflecken aus den Formschlitzen, um lokale Spannungsspitzen zu vermeiden.

• Verhindern Sie das Lösen von Schrauben – Schrauben neigen dazu, sich unter Vibrationen zu lösen. Verwenden Sie Federscheiben oder führen Sie regelmäßige Drehmomentprüfungen durch.

• Führen Sie regelmäßige Kontrollen durch – Neopren ist zwar sehr strapazierfähig, sollte aber monatlich visuell auf seinen Oberflächenzustand überprüft werden. Bei tiefen Rissen muss das Material umgehend ausgetauscht werden.

Kosten-Nutzen-Analyse: Sind Neoprenstreifen wirklich teurer?

Auf den ersten Blick sind Neopren-Gummilagerstreifen 30–50 % teurer als herkömmliche Naturkautschukstreifen. Berücksichtigt man jedoch die Austauschhäufigkeit, Ausfallzeiten und Ausschussquoten, ergibt sich oft ein anderes Bild der Gesamtkosten:
