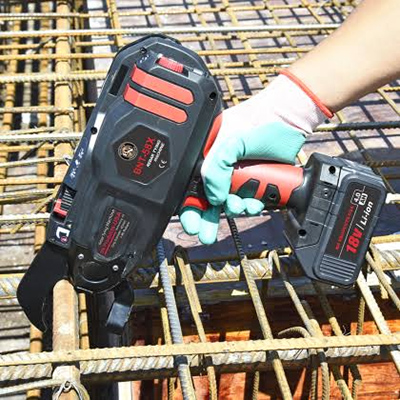

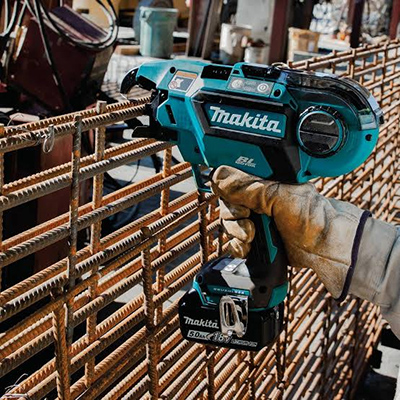

Auf modernen Baustellen Bewehrungsbindemaschinen Drahtseilmaschinen sind unverzichtbar geworden, um die Produktivität zu steigern und körperliche Arbeit zu reduzieren. In der Praxis führen jedoch häufig Probleme mit dem Drahtseil zu Arbeitsabläufen und beeinträchtigen die Verbindungsqualität. Dieser Leitfaden beschreibt die häufigsten Drahtseilprobleme bei Bewehrungsbindemaschinen und bietet praxiserprobte Lösungen, um kostspielige Verzögerungen zu vermeiden.

1. Drahtstau / Schlechte Drahtzufuhr

Symptome: Die Maschine läuft, führt aber keinen Draht zu; oder der Draht verhakt sich im Zuführkanal, begleitet von intermittierenden Alarmtönen.

Hauptursachen:

Lösungen:

1. Überprüfen Sie die Spuleneinstellung – Stellen Sie sicher, dass die Spule korrekt im Trichter sitzt und der Draht in die richtige Richtung abgewickelt wird. Falls die Spulen locker sind, wickeln Sie die Spule neu auf oder tauschen Sie sie aus.

2. Verwenden Sie geeigneten Draht – Verschiedene Maschinenmodelle haben strenge Anforderungen an den Drahtdurchmesser. Die meisten automatischen Bindemaschinen verwenden 0,8 mm Draht, während Geräte der MAX-Serie spezielle Spulen wie TW898 (Nr. 21) oder TW1061T (Nr. 19) benötigen – herkömmlicher Handbindedraht ist nicht geeignet.

3. Reinigen Sie den Zuführweg – Wischen Sie die Vorschubwalzen, das Führungsrohr und den Schneidkopf regelmäßig mit einem trockenen Tuch ab oder blasen Sie sie mit Druckluft aus. Schützen Sie die Maschine vor Regen, um Rost und vorzeitigen Verschleiß der Zahnräder zu vermeiden.

4. Passen Sie den Anstellwinkel an – Halten Sie das Werkzeug in einem Winkel von etwa 45° zum Stabkreuzungspunkt und führen Sie es rechtwinklig ein. Dadurch wird verhindert, dass der Draht vom Bewehrungsstahl abprallt oder die Austrittsschiene verfehlt.

2. Drahtbruch / Verdrehungsfehler

Symptome: Der Draht bricht beim Binden an der Drehstelle, oder der fertige Knoten löst sich und hält nicht mehr.

Hauptursachen:

• Mangelhafte Drahthärte – Ungeglühter, hartgezogener Draht ist spröde und bricht leicht unter Torsion. Hochwertiger Bindedraht sollte aus geglühtem, kohlenstoffarmem Stahl bestehen, um eine ausreichende Duktilität zu gewährleisten.

• Falscher Durchmesser – Draht, der zu dünn ist (< Drähte mit einem Durchmesser von 0,8 mm können das für größere Stäbe benötigte Drehmoment nicht bewältigen; zu dicke Drähte überlasten den Motor oder brechen aufgrund zu hoher Krafteinwirkung.

• Bewehrungsstabgröße außerhalb des zulässigen Bereichs – Jede Maschine hat einen empfohlenen Stabdurchmesserbereich (z. B. 12–58 mm). Außerhalb dieses Bereichs kann der Draht nicht sicher gewickelt werden.

• Rost oder lokale Kaltverfestigung – Unsachgemäße Lagerung führt zu Korrosion, und wiederholtes Biegen beim Transport erzeugt Schwachstellen, die beim Verdrehen versagen.

Lösungen:

• Verwenden Sie stets weichgeglühten Draht – prüfen Sie die Verpackung auf Angaben zur Glühbehandlung. Ein einfacher Biegetest gibt Aufschluss: Guter Draht übersteht wiederholtes Biegen ohne zu brechen.

• Die Drahtstärke muss dem Stangendurchmesser entsprechen – Als Faustregel gilt: Stangen mit einem Durchmesser von 10–16 mm (Nr. 3–Nr. 5) werden mit Draht der Stärke 16 (1,6 mm) kombiniert; für kleinere Stangen können Drähte der Stärke 18–22 verwendet werden. Bei automatischen Bindemaschinen ist die vom Hersteller vorgegebene Durchmesserangabe unbedingt einzuhalten.

• Drehmomenteinstellungen anpassen – Wenn Ihre Maschine eine Drehmomenteinstellung ermöglicht, reduzieren Sie diese beim Arbeiten mit dickeren Bewehrungsstäben etwas, um ein Überdrehen zu vermeiden.

• Entsorgen Sie rostigen Draht – Falls Rostflecken sichtbar sind, entfernen Sie leichten Oberflächenrost mit einer Drahtbürste; ersetzen Sie die Spule, wenn die Korrosion stark ist.

3. Lose Kabelbinder / Unzureichende Klemmung

Symptome: Die fertigen Verbindungen wackeln sichtbar; die Drahtschlaufen sind locker und können die Stäbe nicht sichern.

Hauptursachen:

• Zu wenige Wicklungen – Die Wicklungsanzahl wird programmgesteuert. Ist die zugeführte Drahtlänge unzureichend, verringert sich die Anzahl der Wicklungen.

• Drahtrückfederung – Zu steifer Draht neigt dazu, sich nach dem Verdrehen leicht wieder aufzudrehen, wodurch sich die Verbindung lockert.

• Positionierung außerhalb der Mitte – Die Maschine verfehlt die Mitte des Stabkreuzungspunktes, was zu einer ungleichmäßigen Spannungsverteilung führt.

• Das abgeschnittene Ende des Kabels zeigt nach außen – das abgeschnittene Ende steht in eine Richtung ab, die sich bei der weiteren Montage lösen kann.

Lösungen:

• Prüfen Sie die Drahtlänge pro Rolle – Verschiedene Maschinenmodelle liefern unterschiedliche Anzahlen von Bindeelementen pro Rolle (z. B. 100 Bindeelemente/Rolle). Tauschen Sie die Spule aus, bevor sie vollständig leer ist, um schwache Bindeelemente am Ende zu vermeiden.

• Halten Sie das Werkzeug senkrecht – Richten Sie die Maschine exakt auf den Schnittpunkt der Stange aus. Falls der Draht von der Stange abweicht, bildet er eine lockere Krümmung – korrigieren Sie den Winkel und versuchen Sie es erneut.

• Manuelle Verstärkung hinzufügen – Bei kritischen Verbindungen oder Stäben mit großem Durchmesser sollten automatische Verbindungen durch zusätzliche handgeknüpfte Wicklungen ergänzt oder dickwandigerer Draht verwendet werden.

• Achten Sie auf die Ausrichtung des Fadenendes – Überprüfen Sie nach jedem Binden, ob das abgeschnittene Ende nicht zur Außenkante zeigt, wo es leicht hängen bleiben kann. Verwenden Sie gegebenenfalls einen Bindehaken, um es festzuziehen.

4. Kontinuierliche Kopplung / Fehlauslösung

Symptome: Nach dem Abbinden führt die Maschine immer wieder Draht nach und wickelt ihn wiederholt um dieselbe Stelle.

Ursache: Dies ist fast immer ein Problem der Bedienertechnik – entweder wird der Auslöser nicht rechtzeitig losgelassen oder das Werkzeug wird erneut ausgelöst, bevor es von der Stange abgehoben wird.

Lösungen:

• Lassen Sie den Auslöser nach jedem Bindevorgang sofort los und heben Sie die Maschine an, bevor Sie mit dem nächsten Bindevorgang beginnen.

• Falls es zu einer Überwicklung kommt, schneiden Sie den überschüssigen Draht mit einem Seitenschneider ab und entfernen Sie alle Drahtreste, die an der Steckdose festkleben.

• Beim Bedienertraining sollte besonderer Wert auf den richtigen Rhythmus gelegt werden: „Einmal binden, einmal heben.“

5. Inkompatibilität zwischen Draht und Maschine

Symptome: Selbst bei scheinbar normalem Draht kommt es häufig zu Drahtbrüchen oder -störungen, oder die Qualität der Verbindungen ist uneinheitlich.

Wichtigste Erkenntnis:

Automatische Bewehrungsanlagen reagieren deutlich empfindlicher auf die Drahtqualität als manuelle Verdrahtung. Draht ist nicht nur ein Verbrauchsmaterial, sondern eine kritische Systemkomponente, die strengen Normen genügen muss:

• Gleichmäßiger Durchmesser – Abweichungen beeinträchtigen die Rollenklemmung und die Vorschubgenauigkeit.

• Glatte Oberfläche – Rauher Draht erhöht den Vorschubwiderstand und die Störanfälligkeit.

• Gleichmäßige Spulenwicklung – Ungleichmäßige Lagen verursachen Spannungsspitzen und Vorschubstörungen.

• Stabile Dehnung – Gewährleistet gleichmäßige Wicklungsanzahl und Bindefestigkeit von Gelenk zu Gelenk.

Lösungen:

• Verwenden Sie Originalspulen oder zugelassene kompatible Spulen – Werkzeuge der MAX-Serie benötigen spezielle Spulen; loses Handbindedraht ist nicht austauschbar.

• Chargen nicht mischen – Unterschiedliche Produktionschargen können sich in Härte und Durchmesser unterscheiden, was zu Fehlfunktionen bei der Maschinensteuerung und dem Drehmoment führen kann.

• Vor dem vollständigen Einsatz testen – Führen Sie bei der Verwendung einer neuen Drahtcharge 10–20 Testknoten durch, um einen reibungslosen Drahtvorschub und sicheren Halt der Knoten zu gewährleisten. Inkompatibler Draht kann die Arbeitsgeschwindigkeit um bis zu 20 % reduzieren oder das Werkzeug mit der Zeit sogar beschädigen.


6. Probleme im Zusammenhang mit Lagerung und Handhabung

Bewährte Verfahren zur Datenspeicherung:

1. Trocken halten – Kabeltrommeln an einem trockenen, gut belüfteten Ort, fern von Zugluft, lagern. Bei Bedarf mit einer Plane abdecken.

2. Biegen Sie den Draht möglichst wenig – selbst geglühter Draht verhärtet sich bei wiederholtem Biegen. Gehen Sie beim Transport vorsichtig damit um – werfen Sie den Draht nicht aus der Höhe.

3. Lagerbestand rotieren – Nutzen Sie das FIFO-Prinzip (First-In, First-Out), um eine langfristige Alterung zu verhindern.

4. Vor Gebrauch prüfen – Bei Drähten, die länger als ein paar Monate gelagert wurden, den Zustand der Oberfläche prüfen und eventuellen Staub oder leichten Rost mit einem sauberen Tuch abwischen.


7. Checkliste für die tägliche Wartung

Um Probleme im Zusammenhang mit der Verkabelung so gering wie möglich zu halten, sollten Sie diese Prüfungen in Ihre tägliche Start- und Herunterfahrroutine einbeziehen:

□ Reinigen Sie den Zuführkanal, den Schneidkopf und die Walzen.

□ Prüfen Sie, ob die Trommel korrekt installiert ist und genügend Spiel für einen reibungslosen Seilzug aufweist.

□ Prüfen Sie, ob der Drahtquerschnitt den Anforderungen der Maschine entspricht.

□ Batteriestand prüfen – niedrige Spannung schwächt Vorschubkraft und Torsionskraft.

□ Prüfen Sie die Schärfe der Schneidklinge; ersetzen oder schärfen Sie sie, falls sie stumpf ist.

□ Führen Sie vor Produktionsbeginn 2–3 Testläufe durch, um eine gleichbleibende Qualität sicherzustellen.

Probleme mit dem Draht von Bewehrungsbindemaschinen mögen geringfügig erscheinen, haben aber erhebliche Auswirkungen auf Produktivität und Bauqualität. Die wichtigste Regel lautet: Wählen Sie den richtigen Draht, installieren Sie ihn korrekt, halten Sie das Gerät im richtigen Winkel, reinigen Sie es regelmäßig und lagern Sie es sachgemäß.

Eine automatische Bewehrungsanlage ist ein Präzisionssystem – und der Draht als wichtigstes Verschleißteil muss hinsichtlich Qualität, Spezifikationen und Zustand mit der Maschine übereinstimmen. Wenn Mensch, Maschine und Material optimal zusammenarbeiten, entfaltet die Bewehrungsanlage ihr volles Potenzial: schnelleres Arbeiten, weniger Ermüdung und stets einwandfreie Bewehrungsverbindungen.

Profi-Tipp: Sollte das Gerät nach Durchführung aller oben genannten Schritte weiterhin Probleme bereiten, wenden Sie sich bitte an den Kundendienst des Herstellers. Versuchen Sie nicht, das Gerät selbst zu zerlegen – Sie riskieren, mehr Schaden als Nutzen anzurichten.
