Schalungsmagnete vs. Schraubbefestigung: Welches Schalungssystem ist besser?

In der Betonfertigteilindustrie ist die Art der Schalungsbefestigung ein entscheidender Faktor, der die Produktionseffizienz, die Bauteilgenauigkeit und die Betriebskosten direkt beeinflusst. Derzeit stehen zwei Technologien an der Spitze einer Effizienzrevolution: Schalungsmagnete und die traditionelle Schraub-/Bolzenbefestigung. Dieser Artikel bietet einen detaillierten, praxisorientierten Vergleich dieser beiden Lösungen.

VerschlussmagneteEine Effizienzrevolution

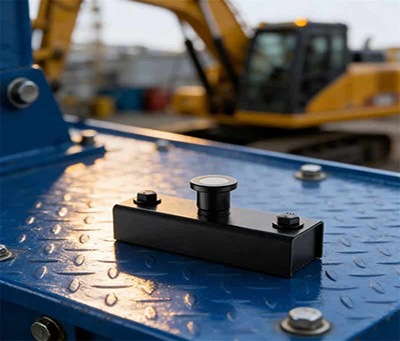

Ein Schalmagnet ist ein Schnellbefestigungswerkzeug, das speziell für die Herstellung von Betonfertigteilen entwickelt wurde. Man kann ihn sich als „Supermagnet“ mit Ein-/Ausschalter vorstellen. Dieses magnetische Klemmgerät besteht typischerweise aus einem Neodym-Eisen-Bor-Permanentmagneten (NdFeB) aus Seltenerdmetallen, der in einem Stahlgehäuse eingeschlossen ist. Seine Hauptfunktion besteht darin, die Schalung vor dem Betonieren vorübergehend auf einem Stahlbett oder -tisch zu fixieren.

Wichtigste Vorteile

1. 70 % höhere Montageeffizienz: Im Gegensatz zur herkömmlichen Schraubbefestigung, die oft Bohren, Schweißen oder das manuelle Anziehen von Muttern erfordert, wird ein Schalungsmagnet einfach auf den Stahlschalungtisch gelegt. Durch Umlegen des Schalters wird sofort eine Klemmkraft von 450 kg bis über 3100 kg erzeugt. Ein einzelner Arbeiter kann die Montage ohne zusätzliches Werkzeug im Handumdrehen durchführen.

2. Keine Beschädigung des Stahlbetts: Die Verschraubung erfordert Bohren oder Schweißen am Stahlschalungstisch. Dies führt mit der Zeit zu einer Beschädigung der Tischoberfläche und beeinträchtigt die Ebenheit nachfolgender Bauteile. Magnetische Adsorption vermeidet mechanische Beschädigungen vollständig und verlängert die Lebensdauer des Stahlbetts – eines wertvollen Anlageguts – erheblich.

3. Verbesserte Produktionsflexibilität: Dasselbe Magnetsystem, kombiniert mit Adaptern unterschiedlicher Höhe, ermöglicht die Bearbeitung von Bauteilen verschiedener Spezifikationen auf demselben Stahlbett. Dadurch entfällt die Notwendigkeit individuell gefertigter Formen für jede Produktvariante – ein entscheidender Vorteil für Betonfertigteilwerke, die eine Vielzahl von Produkten in kleinen Losgrößen verarbeiten.

4. Kurze Amortisationszeit (ROI): Branchenzahlen zufolge beträgt die durchschnittliche Amortisationszeit für ein Magnetschalungssystem etwa drei Monate. Bei normaler Wartung kann die Lebensdauer drei Jahre überschreiten.

Nutzungsbeschränkungen:

• Temperaturempfindlichkeit: Die Betriebstemperaturen sollten generell unter 80°C (176°F) gehalten werden, da übermäßige Hitze zu einer Abschwächung der magnetischen Kraft führen kann.

• Anforderungen an die Oberfläche: Die Stahlplatte muss sauber und eben sein. Spalten zwischen Magnet und Platte verringern die Haltekraft erheblich. Beispielsweise kann bereits ein Spalt von 0,09 mm die magnetische Anziehungskraft merklich schwächen.

• Anschaffungskosten: Der Kaufpreis eines einzelnen Magneten ist höher als der einer herkömmlichen Schraube. Die langfristigen betrieblichen Vorteile sind jedoch erheblich.

Schraubbefestigung: Ein traditioneller und zuverlässiger Maßstab

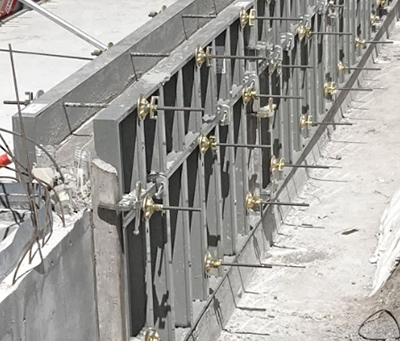

Die Verschraubung ist eine der traditionellen Methoden zur Befestigung von Schalungen in der Betonfertigteilproduktion. Vor der weitverbreiteten Einführung magnetischer Systeme verwendeten viele Werke Schrauben oder Bolzen, um Schalungselemente direkt an Stahlgießtischen zu befestigen. Diese mechanischen Verbindungselemente halten die Schalung fest an ihrem Platz und verhindern jegliche Bewegung während des Betonierens und der Rüttelung.

Wichtigste Vorteile

1. Extreme Belastbarkeit: Bei extrem schweren Bauteilen oder Anwendungen mit sehr hohem seitlichem Betondruck sorgt der formschlüssige mechanische Eingriff einer Schraube für eine stabile, temperaturunabhängige Klemmkraft. Hier kann die derzeitige Magnettechnologie nicht vollständig mithalten.

2. Geringe Markteintrittsbarriere: Standard-Schrauben und -Muttern sind leicht erhältlich und preiswert. Die Anfangsinvestition ist deutlich geringer als bei Magnetsystemen, wodurch die Schraubbefestigung eine praktikable Option für kleinere Betonfertigteilwerke mit begrenzter Produktionskapazität oder begrenztem Kapital darstellt.

3. Hohe Beständigkeit gegenüber Umwelteinflüssen: Die Schrauben werden durch Betonreste, Öl oder Hochtemperatur-Dampfhärtung nicht beeinträchtigt. Ihre Wartungsanforderungen sind relativ gering.

Inhärente Defekte

• Hohe Arbeitskosten: Das Fixieren eines einzelnen Punktes mit einer Schraube kann 15 bis 30 Sekunden dauern. Bei komplexen Formen kann die kumulierte Zeit den gesamten Produktionszyklus erheblich verlangsamen.

• Durch die wiederholten Bohr- und Schweißarbeiten entsteht unweigerlich eine unebene Oberfläche des Stahlbetts. Dies kann mit der Zeit kostspielige Reparaturen oder sogar den kompletten Austausch des Betts erforderlich machen.

• Hohe Abhängigkeit von manueller Arbeit: Für die korrekte Bedienung der Drehmomentschlüssel werden Fachkräfte benötigt, um ein gleichmäßiges und ausreichendes Anziehen zu gewährleisten. Dies erhöht die Komplexität und das Risiko menschlicher Fehler.

Die richtige Lösung für Ihre Bedürfnisse auswählen

Anwendungsfälle, in denen Verschlussmagnete bevorzugt werden:

• Großserienfertigung von standardisierten vorgefertigten Wand- und Bodenplatten.

• Fabriken mit hochwertigen Stahlschalungsbetten, die einen Langzeitschutz benötigen.

• Flexible Produktionslinien, bei denen die Produktspezifikationen häufig variieren und daher ein schneller Werkzeugwechsel erforderlich ist.

• Intelligente Fertigteilwerke streben nach Automatisierung und der Optimierung von Arbeitsabläufen.

Szenarien, in denen die Schraubbefestigung die bessere Wahl bleibt:

• Anwendungen, die extremen Belastungen ausgesetzt sind, wie z. B. ultra-schwere Brückenbauteile oder vorgefertigte Teile für Kernkraftwerke.

• Betriebsbedingungen mit Dampfhärtungstemperaturen, die konstant über 100°C (212°F) liegen.

• Neugründige Fertigteilwerke, die mit extrem begrenzten Budgets arbeiten.

Zusammenfassend lässt sich sagen, dass Schalungsmagnete in der Betonfertigteilindustrie für viele Anwendungen immer mehr zum Standard werden. Ihr Hauptvorteil liegt nicht nur in der Effizienzsteigerung an einem einzelnen Punkt, sondern auch im Schutz des Stahlschalungsbetts und der Ermöglichung flexiblerer Fertigungsmodelle. Für Fertigteilwerke mit einer jährlichen Produktionskapazität von über 50.000 Kubikmetern amortisiert sich die Investition in ein Magnetsystem in der Regel innerhalb von drei bis sechs Monaten.

Die Technologieauswahl sollte sich jedoch stets an den tatsächlichen Produktionsanforderungen orientieren. Ein hybrider Ansatz ist oft die beste Lösung: Magnetsysteme maximieren die Effizienz bei Standardbauteilen, während die Schraubbefestigung für spezielle Schwerlastanwendungen als Sicherheitsmaßnahme beibehalten wird. Diese Strategie – „Magnetbefestigung primär, Schraubbefestigung sekundär“ – nutzt die Vorteile beider Methoden und etabliert sich zunehmend als bewährte Vorgehensweise in der Branche.
