X91 Starkes elektromagnetisches Spannfutter für Schleifmaschinen
Einführung in das Hochleistungs-Elektromagnetfutter für Schleifmaschinen: Bei Fräs-, Form-, Hobel- und Revolverfräsmaschinen ist das Nachschneiden die effektivste Methode. Es ermöglicht die bequeme Positionierung magnetisierter Werkstücke, die sich nicht mechanisch spannen lassen. Die Saugkraft des gesamten Futters ist sehr gleichmäßig und beträgt 160 N/cm². Diese Scheibenserie ist die ideale Wahl zur Steigerung der Produktivität und zur Reduzierung der körperlichen Belastung. Die Produkte der Serie X91F verhindern die Magnetisierung von Fräs- und Hobelmaschinen und verbessern die Bearbeitungsgenauigkeit.
Artikel-Nr :
X91Bestellung (MOQ) :
1Produktherkunft :
ChinaVorlaufzeit :
7-10daysX91 Starkes elektromagnetisches Spannfutter für Schleifmaschinen
Merkmale eines starken elektromagnetischen Spannfutters für Fräsmaschinen:
1. Sparen Sie Zeit, Energie und Geld! Der erweiterte Bearbeitungsbereich der Flächenschleifmaschine verbessert die Bearbeitungseffizienz und kann viele Werkzeugkosten einsparen.
2. Sichere Adsorption, gleichmäßige Saugkraft, hohe Präzision. Der Sauger hält das Werkstück hauptsächlich durch starke magnetische Saugkraft und ermöglicht so eine beschädigungsfreie Bearbeitung.
3. Steigerung der Mahleffizienz um 80 %.
4. Ausgewähltes Material, garantierte Qualität.
Wie verwendet man ein starkes elektromagnetisches Spannfutter für eine Fräsmaschine?
1. Anwendung: Nach dem Prinzip der „Sechs-Punkt-Positionierung“ wird die Magnetlinie durch die Magnetteile auf das Werkstück geführt. Die Magnetteile dienen dabei gleichzeitig als Klemmvorrichtung. Da die elektromagnetische Kraft immateriell ist, können auch spezielle Werkstücke eingespannt werden.
2. Installation: Aufgrund des benötigten hohen Stroms ist eine direkte Installation an der Maschine nicht möglich. Wir haben daher eine Gleichrichtersteuerung entwickelt, um dieses Problem zu lösen.
3. Nach Abschluss der Installation kann ein leichtes Nachschleifen durchgeführt werden, um die Parallelität der Ober- und Unterseite zu gewährleisten.
4. Bei Verwendung sollte das Gehäuse geerdet werden, um einen Stromschlag zu vermeiden.
5. Bei Nichtgebrauch sollten Reinigungs-, Öl- und Feuchtigkeitsschutzmaßnahmen getroffen werden.
Alle Formulare sind in einem regulären Format verfügbar, bitte sehen Sie sie sich genau an.
Spezielle Spezifikationen können nach Kundenwunsch angepasst werden.
Spezifikation des starken elektromagnetischen Spannfutters für Fräsmaschinen:
| Modell | Dimension | NW(kg) | (DCV) | (A) | ||||||
| A | B | C | E | F | G | H | ||||
| X91 240 ╳ 630 | 240 | 630 | 598 | 25(3+22) | 648 | 20 | 146 | 141 | 110 | 2.32 |
| X91 300 ╳ 680 | 300 | 680 | 635 | 5(4+25+4+22) | 708 | 20 | 146 | 189 | 110 | 2,75 |
| X91 300 ╳ 800 | 300 | 800 | 745 | 5(4+25+4+22) | 818 | 20 | 146 | 220 | 110 | 3.2 |
| X91 400 ╳ 800 | 400 | 800 | 732 | 5(4+25+4+22) | 816 | 18 | 132 | 225 | 110 | 3,78 |
| X91 400 ╳ 1000 | 400 | 1000 | 920 | 5(4+25+4+22) | 1016 | 18 | 132 | 312 | 110 | 4,62 |
| X91 500 ╳ 1000 | 500 | 1000 | 941 | 89(32+4+15+4+30+4) | 1034 | 20 | 142 | 376 | 110 | 5 |
| X91 500 ╳ 1200 | 500 | 1200 | 1157 | 89(32+4+15+4+30+4) | 1250 | 20 | 142 | 450 | 110 | 6.11 |
| X91 500 ╳ 1500 | 500 | 1500 | 1445 | 89(32+4+15+4+30+4) | 1550 | 20 | 120 | 540 | 110 | 6,5 |
| X91 600 ╳ 1000 | 600 | 1000 | 920 | 89(32+4+15+4+30+4) | 1034 | 20 | 120 | 430 | 110 | 5.3 |
| X91 600 ╳ 1500 | 600 | 1500 | 1445 | 89(32+4+15+4+30+4) | 1550 | 20 | 120 | 650 | 110 | 7 |
Technologie des X91 Hochleistungs-Elektromagnetspannfutters für Schleifmaschinen:
Anwendung eines starken elektromagnetischen Spannfutters für Schleifmaschinen:

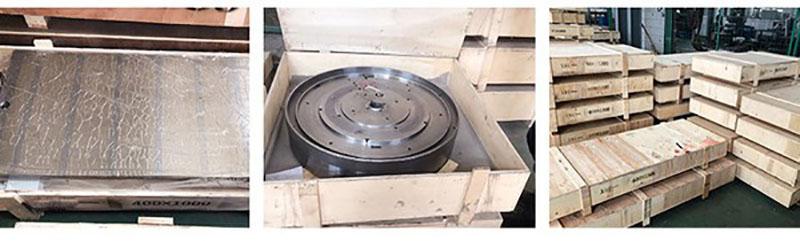

Verpackung des X91 Hochleistungs-Elektromagnetspannfutters für Schleifmaschinen:
