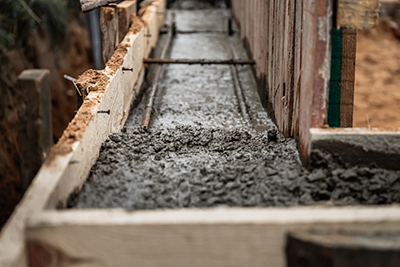

Wie lässt sich die Bewegung von Bewehrungsstahl bei der Herstellung von Betonfertigteilen verhindern?

Acht wichtige Maßnahmen zur Verhinderung von Bewehrungsverschiebungen

1. Hochpräzise Bewehrungspositionierrahmen verwenden.
Spezielle Bewehrungsmontagevorrichtungen oder geschweißte Positionierungsschablonen gewährleisten einen gleichmäßigen Bewehrungsabstand und eine präzise Ausrichtung. Für komplexe Fertigteile (z. B. Verbunddecken und Doppel-T-Decken) empfiehlt sich eine CNC-Bewehrungsmatten-Schweißanlage – sie sorgt für feste Schweißnähte und exakte Abmessungen.

Praktischer Tipp: Kalibrieren Sie die Positionierrahmen regelmäßig (alle 100 Stück oder wöchentlich) und lassen Sie den Bediener das erste Stück überprüfen.

2. Hochwertige Bewehrungsabstandshalter auswählen

Material: Verwenden Sie vorzugsweise hochfeste Kunststoff- oder Mörtelabstandshalter; vermeiden Sie spröde zementbasierte.

Form: Rad- oder kegelförmige Distanzstücke mit Rillen greifen die Stange fest und verhindern ein Verrutschen.

Abstand: Halten Sie den Abstand zwischen den Abstandshaltern zwischen 500 mm und 800 mm; platzieren Sie die Abstandshalter sowohl an der Unterseite als auch an den Seiten.

3. Stützstangen (Stühle) und Zugstangen ordnungsgemäß anordnen.
Bei zweilagigen Bewehrungsmatten oder Plattenkonstruktionen sind ausreichend Stützstäbe (Stangen) vorzusehen. Diese sollten fest verschweißt oder verknotet werden, wobei der Abstand in der Regel 1 m nicht überschreiten sollte. Vertikale Bewehrungsstäbe können mit angeschweißten Positionierungsbügeln oder temporären Streben befestigt werden.

4. Optimieren Sie die Betonierreihenfolge

Vermeiden Sie es, den Beton direkt auf den Bewehrungskorb zu gießen; geben Sie ihn stattdessen auf die Schalungskante oder eine Prallplatte und lassen Sie ihn hineinfließen.

In Schichten von jeweils 300–500 mm Dicke einfüllen.

Bei tiefen Balken oder Säulen sollte ein Einlaufrohr oder ein Führungsrohr verwendet werden, um den Betonfluss zu lenken.

5. Maßnahmen zur Schwingungsdämpfung

Den Vibrator niemals direkt auf der Verstärkung ablegen.

Halten Sie den Vibrator von den Abstandshaltern fern, um ein Verrutschen oder Zerbrechen dieser zu vermeiden.

Verwenden Sie einen Hochfrequenz-Rührer mit geringer Amplitude. Rütteln Sie nur so lange, bis sich auf der Betonoberfläche eine Schlammschicht bildet und keine Luftblasen mehr aufsteigen.

6. Schalungssteifigkeit und -verriegelung verstärken.
Die Schalung, insbesondere die Seitenschalung, muss ausreichend steif sein (der Seitendruck kann berechnet werden). Die Abstände der Zuganker und Klemmvorrichtungen müssen vergrößert werden. Vor dem Betonieren die Fugen mit einer Fühlerlehre prüfen, um ein Herausblasen zu verhindern, wodurch die Bewehrung mit der Schalung nach außen gedrückt werden könnte.

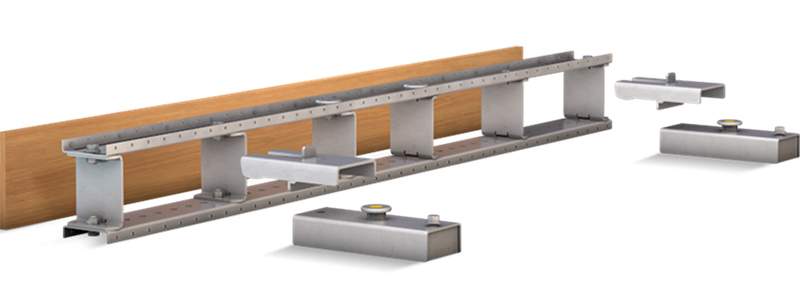

7. Verwenden Sie ein magnetisches Befestigungssystem (für Stahlformen).
Auf flachen Stahlpaletten, stark Magnetische Halter Alternativ können Magnete Stangenenden oder Abstandshalter fixieren. Diese Methode ermöglicht eine flexible Justierung und präzise Positionierung – ideal für die standardisierte Fertigung.

8. Für eine ordnungsgemäße Aushärtung und einen angemessenen Schutz im Frühstadium sorgen.
Das Bauteil darf nicht bewegt oder angestoßen werden, bevor der Beton die Anfangsbindezeit erreicht hat. Sollte ein vorzeitiges Entformen erforderlich sein, warten Sie, bis der Beton ausreichend fest ist (in der Regel ≥ 5 MPa). Achten Sie während der Dampfhärtung darauf, dass kein Kondenswasser auf die Bewehrung tropft.

Qualitätsprüfung und -korrektur

Vor dem Gießen: Verwenden Sie ein Maßband und eine gerade Kante, um die Schichtdicke, den Abstand der Stützstäbe und die Anzahl der Stützstäbe zu überprüfen.

Während des Gießvorgangs: Eine Person sollte den Vorgang ununterbrochen überwachen; bei auftretenden Problemen sollte sofort angehalten und nachgebessert werden.

Nach dem Entformen: Überprüfen Sie stichprobenartig die Betondeckung in Schlüsselbereichen mit einem Bewehrungsscanner.

Bei geringfügigen Verschiebungen kann dies durch lokales Meißeln, Neupositionieren und Verfugen behoben werden. Bei starken Verschiebungen muss das Werkstück jedoch verschrottet werden – hier darf man keine Kompromisse eingehen.

„Vorbeugen ist besser als Heilen“ – dieses Sprichwort gilt insbesondere für die Betonfertigteilproduktion. Bewehrungsbewegungen mögen wie ein kleines Problem erscheinen, können aber eine ganze Reihe von Qualitätsmängeln auslösen. Mit hochpräzisen Positionierwerkzeugen, optimalen Prozessparametern und einer sorgfältigen, stufenweisen Kontrolle lässt sich dieser hartnäckige Fehler dauerhaft beseitigen. Wir hoffen, dass diese acht Maßnahmen spürbare Qualitätsverbesserungen in Ihrer Betonfertigteilproduktion bewirken.
