Die Wahl des richtigen Bindedrahts für Ihre Bewehrungsbindemaschine: Ein praktischer Leitfaden

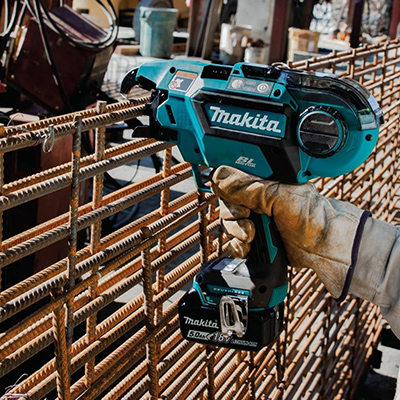

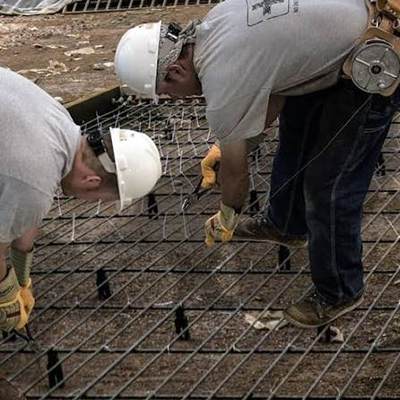

Im Stahlbetonbau ist das Binden der Bewehrung ein entscheidender Arbeitsschritt. Angesichts der stetig steigenden Anforderungen an die Baueffizienz ersetzen vollautomatische Bewehrungsbindemaschinen zunehmend die traditionellen manuellen Methoden und gelten als wahre Produktivitätsbooster auf Baustellen. Doch genau wie ein Auto den richtigen Kraftstoff benötigt, beginnt die optimale Leistung Ihrer Bindemaschine mit einem wesentlichen Schritt: der Auswahl des richtigen Bindedrahts.

Heute zeigen wir Ihnen, wie Sie den am besten geeigneten „Partner“ für Ihre Bewehrungsbindemaschine auswählen –der Bindedraht selbst.

BindedrahtMehr als nur „Eisendraht“

Es ist ein weit verbreiteter Irrtum, dass Bindedraht einfach gewöhnlicher Eisendraht ist. Tatsächlich unterliegt Draht, der speziell für automatische Bindemaschinen entwickelt wurde, strengen Anforderungen hinsichtlich Material, Durchmesser und Aufwickelmethode. Seine Hauptaufgabe besteht nicht darin, die Tragfähigkeit zu erhöhen, sondern die Bewehrung während des Betonierens sicher in ihrer Position zu halten und Verschiebungen durch Vibrationen oder das Gewicht des nassen Betons zu verhindern.

Vier wichtige Faktoren, die zu berücksichtigen sind

1. Durchmesser: Von 0,8 mm bis 1,6 mm – Kleine Unterschiede, große Folgen

Der Drahtdurchmesser ist die wichtigste Spezifikation. Ist er zu dünn, fehlt ihm die Zugfestigkeit und er bricht leicht; ist er zu dick, kann er die Kapazität der Maschine überschreiten, was zu Störungen oder sogar mechanischen Schäden führen kann.

• 0,8 mm (ca. 21 Gauge): Dies ist die Standardgröße für die meisten kleinen bis mittelgroßen handgeführten Bewehrungsbindemaschinen. Sie wird typischerweise zum Binden von Bewehrungsstahl bis zu 12 mm Durchmesser verwendet. Die Maschine gleicht den dünneren Draht durch mehrere Wicklungen (z. B. 3 Umdrehungen) aus, um eine ausreichende Haltekraft zu gewährleisten.

• 1,0 mm (ca. 19 Gauge): Häufig verwendet in Doppeldraht-Bindesystemen oder Anwendungen, die eine höhere Verbindungsfestigkeit erfordern. Einige professionelle Marken, wie z. B. MAX, empfehlen 19-Gauge-Draht, da dieser durch die Doppeldrahtwicklung stärkere und zuverlässigere Bindungen ermöglicht.

• 1,6 mm: Fast ausschließlich für Schwerlastanwendungen reserviert. Moderne automatisierte Systeme wie X-TIE verwenden 1,6 mm Draht – doppelt so dick wie herkömmlicher Handbindedraht – und erreichen damit eine Scherfestigkeit, die der von Schweißverbindungen nahekommt. Dadurch eignet er sich ideal für große Bewehrungskörbe in anspruchsvollen Stahlbauprojekten.

Fazit: Prüfen Sie immer zuerst im Benutzerhandbuch Ihrer Maschine, ob der unterstützte Drahtdurchmesserbereich zulässig ist.

2. Werkstoff- und Oberflächenbehandlung: Glühen ist unerlässlich; Verzinken hängt von der Umgebung ab.

Das Drahtmaterial beeinflusst direkt die Flexibilität, die Verarbeitbarkeit und die Langzeitbeständigkeit.

• Geglühter schwarzer Eisendraht (auch feuerbehandelter Draht genannt): Die am häufigsten verwendete Drahtsorte. Durch das Glühen wird der Draht weicher, wodurch er biegsamer und leichter zu verdrillen und zu verknoten ist. Er bietet gute Bindeeigenschaften zu einem günstigen Preis und eignet sich gut für die meisten Anwendungen im Innenbereich und für allgemeine Zwecke.

• Verzinkter Bindedraht: Mit einer Zinkschicht überzogen für optimalen Korrosionsschutz. Für Projekte in Küstenregionen, Gebieten mit hoher Luftfeuchtigkeit oder bei Bauwerken mit hohen Anforderungen an die Haltbarkeit ist verzinkter Draht die bessere Wahl – er hilft, versteckte Risiken durch rostbedingte Drahtzersetzung im Laufe der Zeit zu vermeiden.

• Epoxidbeschichteter oder speziell beschichteter Draht: Reserviert für extreme Umgebungen, in denen Korrosionsbeständigkeit von größter Bedeutung ist, wie z. B. Chemieanlagen oder maritime Ingenieurprojekte.

3. Kompatibilität: Die goldene Regel lautet „maschinenspezifisch“.

Dieser Punkt kann nicht genug betont werden: Automatische Bindemaschinen benötigen fast immer speziell aufgespulten Draht, nicht einfach irgendeine handelsübliche Spule Eisendraht.

• Proprietäre Spulen: Der Draht wird präzise auf Spulen mit einer bestimmten Größe und Form gewickelt, um eine reibungslose und ununterbrochene Zuführung in den internen Zuführmechanismus der Maschine zu gewährleisten.

• Standardisierungstrend: Die gute Nachricht ist, dass viele gängige Maschinen (insbesondere verbreitete inländische Modelle, die auf japanischen Konstruktionen basieren) mittlerweile zunehmend standardisierte Spulenabmessungen verwenden, wodurch Ersatzdraht von Drittanbietern in großem Umfang erhältlich ist.

4. Intelligente Sensorik und Kabellängensteuerung

Hochwertigere Modelle verfügen über intelligente Funktionen, die den Durchmesser des zu bindenden Bewehrungsstahls erkennen und die Drahtlänge für jeden Knoten automatisch anpassen. Diese Funktion, die nur so viel Draht verwendet, wie benötigt wird, minimiert Abfall und maximiert die Anzahl der Bindungen pro Spule. Wenn Ihre Maschine diese Funktion unterstützt, erzielen Sie optimale Ergebnisse, wenn Sie den vom Hersteller empfohlenen oder zertifizierten Draht verwenden.

Szenariobasierte Auswahlstrategie

Bindedraht und Effizienz: Wie viele Bindedrähte pro Spule?

Die Kenntnis der theoretischen Anzahl an Kabelbindern pro Spule erleichtert die Budgetplanung, die Logistik und die Bestandsplanung vor Ort. Diese Zahl hängt hauptsächlich vom Drahtdurchmesser und der Anzahl der Wicklungen pro Kabelbinder (einfach oder doppelt) ab.

Qualitätskontrolle und häufige Missverständnisse

Drei Fallstricke, die es zu vermeiden gilt

• „Dicker ist immer stärker“: Zu großer Draht (z. B. >1,6 mm) kann verhindern, dass die Maschine richtig eingreift, oder kann beim Binden sogar die Oberfläche des Bewehrungsstahls beschädigen und so die Haftfestigkeit mit dem Beton beeinträchtigen.

• „Durch das Weglassen von Bewehrungsstäben wird Material gespart“: Kritische, lasttragende Knotenpunkte – wie Balken-Stützen-Verbindungen und Ecken – müssen an jedem Schnittpunkt mit Bewehrungsstäben versehen werden. Das Weglassen von Bewehrungsstäben ist nur in Bereichen ohne hohe Spannungskonzentrationen (z. B. in der Mitte von Geschossdecken) zulässig, und selbst dann sollte der Abstand das Dreifache des Bewehrungsstabdurchmessers nicht überschreiten.

• „Je fester, desto besser“: Nach dem Festziehen des Knotens sollten am Ende 2–3 Drahtwindungen überstehen. Zu festes Anziehen kann den Bewehrungsstahl beschädigen; zu lockeres Anziehen führt zu keiner ausreichenden Sicherung.

Abnahmekriterien vor Ort (Basierend auf GB 50204-2015)

• Die Gesamtzahl fehlender oder loser Verbindungen darf 10 % aller verbundenen Stellen nicht überschreiten, und solche Mängel dürfen nicht in einem einzigen Bereich konzentriert sein.

• Die Überlappungslänge an jeder Verbindungsstelle muss dem vorgegebenen Minimum entsprechen, wobei in der Mitte und an beiden Enden der Überlappungszone feste Verbindungen angebracht werden müssen.

Die Wahl des richtigen Bindedrahts dient nicht nur der Qualitätssicherung, sondern schöpft auch das volle Potenzial Ihrer automatischen Bindemaschine hinsichtlich Geschwindigkeit, Zuverlässigkeit und Wirtschaftlichkeit aus. Wir hoffen, dass Ihnen dieser Leitfaden hilft, fundierte Entscheidungen zu treffen und Ihre Bewehrungsarbeiten effizient, sicher und termingerecht abzuschließen.
