Eine umfassende Analyse von Betonabstandshaltern

Wolkenkratzer, Brücken, Tunnel und andere architektonische Strukturen begegnen uns im Alltag überall. Ihre imposante Präsenz ist das Ergebnis unzähliger präziser Berechnungen und sorgfältiger Konstruktion. Zu diesen Komponenten gehört ein scheinbar kleines, aber entscheidendes Element: der Betonabstandshalter. Heute wollen wir diesen unscheinbaren, aber unverzichtbaren „unsichtbaren Wächter“ der Architektur näher betrachten.

Zunächst: Was sind Betonplatten?

Betonplatten, auch Bewehrungsplatten oder Abdeckplatten genannt, sind kleine vorgefertigte Komponenten, die zur Befestigung von Bewehrungsstäben beim Betonieren dienen. Ihre Hauptfunktion besteht darin, einen bestimmten Abstand zwischen Bewehrungsstahl und Schalung einzuhalten und so eine Betonabdeckung zu bilden. Diese Abdeckung schützt den Bewehrungsstahl vor Lufteinwirkung und verhindert Oxidation und Rost, die die Sicherheit der Konstruktion beeinträchtigen könnten.

Zweitens: Warum sind Betonplatten notwendig?

Sicherstellung der Betondeckungsdicke: Die Betondeckungsdicke ist ein wichtiger Parameter in den Konstruktionsspezifikationen und wirkt sich direkt auf die Haltbarkeit und Tragfähigkeit der Struktur aus. Unterlegplatten stellen sicher, dass sich die Bewehrung während des Gießvorgangs nicht verschiebt, und ermöglichen so eine präzise Kontrolle der Betondeckungsdicke.

Verbesserung der strukturellen Haltbarkeit: Eine ausreichende Abdeckung verhindert wirksam Korrosion durch ätzende Substanzen wie Feuchtigkeit und Chloridionen und verlängert so die Lebensdauer des Gebäudes.

Verbesserung der Feuerbeständigkeit: Die Betonabdeckung dient der Wärmedämmung der Bewehrung im Brandfall und verhindert so ein schnelles Erweichen, das möglicherweise zum Einsturz der Struktur führen könnte.

Betonplatten können je nach Material und Form in verschiedene Typen eingeteilt werden:

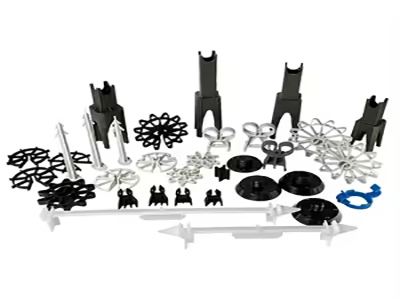

Kunststoffpads: Leicht und wirtschaftlich, geeignet für den allgemeinen Wohnungsbau. Gängige Formen sind Pflaumenblüten-, Rund- und Zahnradformen.

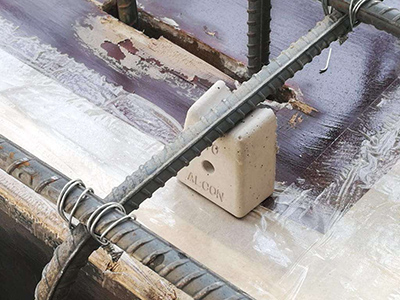

Betonplatten: Sie bestehen aus dem gleichen Material wie die Hauptstruktur und vermeiden so Wärmeausdehnung und -kontraktion oder durch Materialunterschiede verursachte Probleme mit der chemischen Verträglichkeit. Sie werden häufig bei kritischen Projekten eingesetzt.

Metallpads: Sie bestehen normalerweise aus verzinktem Stahl und bieten eine hohe Festigkeit, erfordern jedoch Rostschutz.

Pads aus Verbundwerkstoffen: beispielsweise faserverstärkte Pads, die sich durch geringes Gewicht und hohe Festigkeit auszeichnen.

Und schließlich: Wie sollten wir Betonplatten auswählen und verwenden?

1. Wie wählt man Betonplatten aus? (Die Kunst der Auswahl)

Falsch ausgewählte Pads bieten nicht nur keinen Schutz, sondern können sogar zum schwächsten Glied in der Struktur werden. Bei der Auswahl sollten vier Schlüsselfaktoren umfassend berücksichtigt werden:

A. Wählen Sie basierend auf der erforderlichen Abdeckungsdicke im Design

Dies ist das grundlegendste Prinzip. Die Höhe (H) der Unterlage muss genau der in den Konstruktionszeichnungen angegebenen Betondeckungsdicke entsprechen. Wenn die Konstruktion beispielsweise eine 25 mm starke Betondeckung für einen Balken erfordert, muss eine 25 mm dicke Unterlage gewählt werden. 20 mm oder 30 mm dicke Unterlagen sind nicht als Ersatz geeignet. Die Unterlagen sind in der Regel deutlich mit ihren Spezifikationen gekennzeichnet.

B. Auswahl basierend auf strukturellem Standort und Komponententyp

Auf verschiedene Bauteile wirken unterschiedliche Kräfte, daher sollten zur Gewährleistung der Stabilität unterschiedliche Pad-Formen gewählt werden:

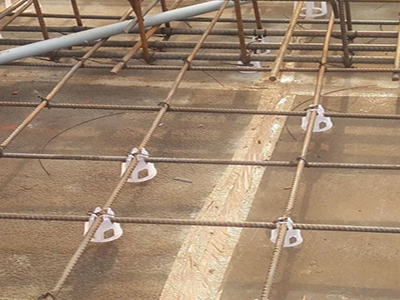

* Für flache Bauteile wie Decken und Wände: Verwenden Sie pflaumenblütenförmige, runde oder achtförmige Unterlagen. Diese Unterlagen bieten eine große Kontaktfläche mit der Schalung, sorgen für hervorragende Stabilität und hinterlassen weniger sichtbare Spuren auf der Bauteiloberfläche.

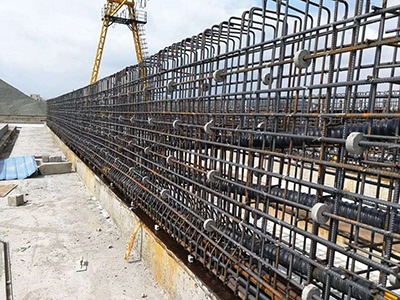

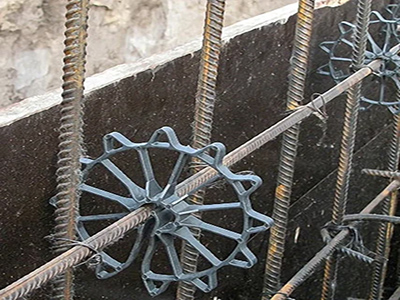

* Für vertikale Bauteile wie Balken und Stützen: Zahnradförmige Abstandshalter oder hochfeste Kunststoffscheiben werden empfohlen. Diese Abstandshalter haften sicher an der Bewehrung und verhindern ein Verrutschen beim Betonieren.

* Spezialbereiche: Für Bereiche mit extrem dichtem Bewehrungsstahl, wie z. B. Fugen und vorgespannte Spanngliedverankerungen, können punktförmige hochfeste Verbundabstandshalter oder maßgefertigte Abstandshalter verwendet werden, um eine gleichmäßige Betonfüllung und -verdichtung zu gewährleisten.

C. Auswahl basierend auf den Eigenschaften des Abstandshaltermaterials

* Festigkeit: Die Druckfestigkeit des Abstandhalters muss die Bemessungsfestigkeit des Betons übersteigen. Andernfalls wird der Abstandhalter beim Gießen und bei Vibrationen zerdrückt, wodurch sich die Bewehrung verschiebt und die Schutzschicht ihre Dicke verliert.

* Haltbarkeit und Kompatibilität:

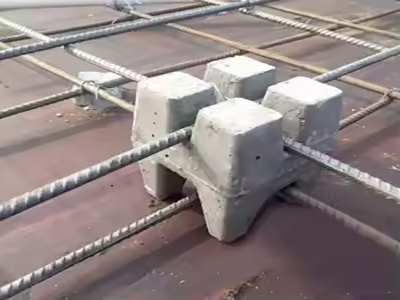

* Betonabstandshalter: Diese bestehen aus dem gleichen Material wie der Beton, haben den gleichen Wärmeausdehnungskoeffizienten und bieten die beste Haltbarkeit. Sie werden häufig bei kritischen Projekten eingesetzt.

* Abstandshalter aus Kunststoff: Sie sind wirtschaftlich und leicht, aber ihre UV- und Alterungsbeständigkeit sollte berücksichtigt werden, um eine stabile Leistung während der Konstruktion zu gewährleisten.

* Verbundabstandshalter (z. B. faserverstärkt): Sie bieten hohe Festigkeit und Korrosionsbeständigkeit und sind daher die ideale Wahl für Hochleistungsprojekte.

* Metallabstandshalter: Sie müssen einer Rostschutzbehandlung wie Verzinkung oder Epoxidbeschichtung unterzogen werden. Unbehandelter Normalstahl darf nicht verwendet werden, um Rostausbreitung und Betonrissbildung zu vermeiden.

D. Auswahl auf Grundlage der Umweltbedingungen

Wählen Sie für Umgebungen, die Feuchtigkeit, Chloridionen (wie etwa am Meer) oder anderen korrosiven Medien ausgesetzt sind, Abstandshalter mit hervorragender Korrosionsbeständigkeit, wie etwa Hochleistungs-Betonabstandshalter oder Verbundabstandshalter, um zu verhindern, dass die Abstandshalter selbst zu einer Korrosionsquelle werden.

2.Wie verwendet man Betonabstandshalter? (Die Kunst der „Verwendung“)

Die Wahl des richtigen Abstandshalters ist nur der erste Schritt; die richtige Installation und Verwendung sind entscheidend.

A. Platzierungsprinzipien und Abstände

* Platzierung: Zwischen der Bewehrung und der Schalung sollten Abstandshalter platziert werden, und es sollte sichergestellt werden, dass sie sicher mit der Bewehrung verbunden sind.

* Abstand: Es gibt keinen absoluten Standard, aber eine allgemeine Faustregel lautet: „Nicht weniger als vier pro Quadratmeter.“ Der genaue Abstand sollte anhand des Durchmessers und Gewichts der Bewehrungsstäbe bestimmt werden und liegt typischerweise zwischen 0,8 und 1,5 Metern.

* Geringere Abstände an wichtigen Stellen: An Bewehrungskreuzungen, tragenden Bereichen (wie der Unterseite von Balken) und Kanten müssen Abstandshalter dichter beieinander platziert werden, um zu verhindern, dass die Bewehrung durch Stöße und Vibrationen des Betons absinkt oder sich verschiebt.

B. Richtige Installationsmethoden

* Sichere Verbindungen: Verwenden Sie spezielle Verbindungsdrähte oder Kunststoffklammern, um Abstandshalter sicher an der Bewehrung zu befestigen. Das einfache Auflegen ohne Sicherung ist strengstens untersagt. Bei vertikalen Elementen müssen die Klammern des Abstandshalters sicher in der Bewehrung einrasten.

* Vermeidung von Durchgangslöchern: Abstandshalter sollten versetzt angeordnet werden, um Schwachstellen im Beton zu vermeiden.

* Auswahl der Kontaktfläche: Achten Sie bei plattenförmigen Bauteilen darauf, dass die Abstandshalter eine große Kontaktfläche mit der Schalung haben, um den Druck auf die Schalung zu verringern und Markierungen oder Beschädigungen zu vermeiden.

C. Inspektion und Wartung während der Bauphase

* Inspektion vor dem Betonieren: Vor dem Betonieren müssen Spezifikationen, Festigkeit, Abstand und Festigkeit der Abstandshalter gründlich geprüft und abgenommen werden. Dies ist ein entscheidender Schritt in der Qualitätsprüfung.

* Überwachung während des Gießens: Während des Gieß- und Vibrationsprozesses sollte Fachpersonal die Bewehrung und die Abstandshalter überwachen. Fällt ein Abstandshalter ab oder verschiebt sich die Bewehrung, ist der Betrieb sofort zu unterbrechen und vor dem Fortsetzen Anpassungen und Verstärkungen vorzunehmen.

Kurz gesagt: Die Auswahl und Verwendung von Betonabstandshaltern ist eine technische Aufgabe, die wissenschaftliche Standards mit Bauerfahrung verbindet. Sie stellt die Detailgenauigkeit und das Qualitätsbewusstsein der Ingenieure auf die Probe. So wie ein tausend Meilen langer Damm durch ein einziges Ameisenloch durchbrochen werden kann, trägt jeder winzige Abstandshalter zur Gewährleistung der gesamten strukturellen Sicherheit bei. Die strenge Prüfung jedes einzelnen Schritts der „Auswahl“ und „Verwendung“ bildet die solide Grundlage für die Langlebigkeit unserer Gebäude.
